摘要：站場壓縮機穩定運行直接關系到輸氣管道安全生產。燃?xì)廨啓C(jī)是離心式壓縮機的核心驅動部件，針對RB211燃?xì)廨啓C(jī)在運行過程中出現的RVDT（旋轉差動可變式角度傳感器）控制失效故障，歸納總結了故障產生原因、排查要點和處理方法，為燃?xì)廨啓C(jī)的故障處理提供參考。

關鍵詞：RVDT；VIGV；燃?xì)廨啓C(jī)；離心壓縮機；故障分析

陜京管道榆林作業區目前擁有3臺燃?xì)廨啓C(jī)驅動的離心式壓縮機，機組額定功率為90 MW，年輸氣量170億立方米。燃?xì)廨啓C(jī)是以空氣及燃料氣為工質的旋轉式熱力發動機，是壓縮機的核心部件，主要組成包括燃?xì)獍l(fā)生器（壓氣機）、燃燒室和動力渦輪。以RB211燃?xì)廨啓C(jī)為例，分析RVDT（旋轉差動可變式角度傳感器）控制失效故障（FC：RVDT Transient Control Failure ESD）原因，通過故障排查和處理，以確保壓縮機組安全平穩運行。

1  RVDT控制原理

RB211燃?xì)廨啓C(jī)的工作過程如圖 1所示，壓氣機從大氣中吸入空氣并將其壓縮，壓縮空氣進入燃燒室與噴入的燃料混合后燃燒形成高溫燃?xì)猓�隨即流入燃?xì)鉁u輪中膨脹做功，推動渦輪葉輪帶著壓氣機葉輪一起旋轉。高溫燃?xì)獾淖龉δ芰︼@著提高，因而燃?xì)鉁u輪在帶動壓氣機的同時尚有余功作為燃?xì)廨啓C(jī)的輸出機械功[1]。

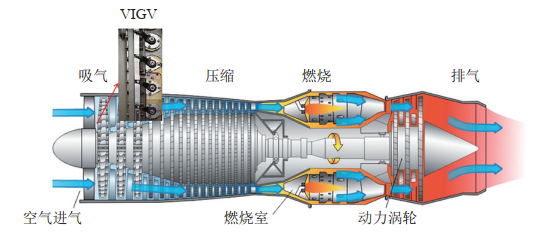

圖 1 燃?xì)廨啓C(jī)工作過程示意圖

VIGV（Variable Inlet Guide Vans，可調進口導葉）位于壓氣機上，由一個MOOG伺服閥控制三個液壓作動筒調節其角度，通過RVDT監控液壓作動筒位置進行安全保護[2]，以保證壓氣機的第一級葉片始終處于設計狀態，有效防止壓氣機喘振。MOOG閥采用PI控制原理，比較設定值和反饋值得出偏差值，然后將此差值按比例放大和積分運算后，作用在MOOG伺服閥的壓電元件上，對VIGV進行較正，使反饋值不斷接近設定值[3]。如圖 2所示。

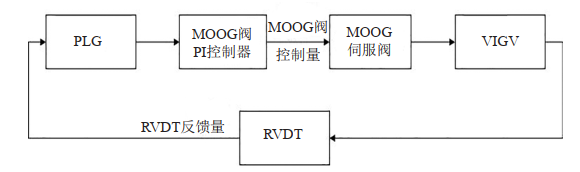

圖 2 VIGV控制原理示意圖

2  RVDT控制失效原因及處理方法

RVDT控制失效主要原因有：①VIGV液壓油供油異常；②VIGV或液壓作動筒本體缺陷；③控制回路接線松動導致信號丟失；④MOOG閥堵塞；⑤MOOG閥PI控制器故障。故障排查應遵循從易到難的原則。下面分別介紹各故障現象、排查要點、處理方法。

2.1  VIGV液壓油供油異常

（1）故障分析。 液壓油供油異常會使液壓作動筒不能正常運行，導致RVDT控制失效。

（2）排查要點。首先檢查油泵及供電，若正常運行，再檢查VIGV液壓油的壓力及溫度應保持在7000±170 kPa（1000±25 psig）、 60±5℃范圍內。若油路堵塞，VIGV運行不穩定則表現為對進氣擺葉進行連續開關調整。

（3）處理方法。若油泵故障，進行維修。若液壓油管路堵塞，進行解體清洗、清吹。

2.2  VIGV或液壓作動筒本體缺陷

（1）故障分析。VIGV或液壓作動筒本體存在變形、銹蝕等缺陷會導致摩擦力增大，運行卡滯。

（2）排查要點。需進入GG箱體檢查VIGV外觀和液壓作動筒本體是否存在變形、銹蝕等缺陷，進入前務必確保壓縮機組處于停機狀態并關閉二氧化碳手閥，液壓油壓力和溫度均在正常范圍內。若能手動推動液壓作動筒，可排除其卡滯或VIGV本體卡滯。若不能推動，則需要進一步拆除液壓作動筒進行排查，若仍不能推動則可排除回油管回油不暢故障。①拆除液壓作動筒與VIGV的機械連接，若能自由手動推動，則可排除其卡滯故障；②拆除液壓作動筒后，若手動依舊無法推動VIGV，可判斷為VIGV本體卡滯。用塞尺檢查VIGV外連接環與GG外殼間的螺栓間隙，以此判斷VIGV外連接環與GG殼體同心度是否一致。同心度不一致增大外連接環與GG外殼之間摩擦，可能導致VIGV卡滯。

（3）處理方法。卡滯部位解體維修或更換備件（備件型號與原設備型號務必保持一致）。

2.3  回路接線松動導致信號丟失

（1）故障分析。RVDT控制回路線纜虛接、松動會導致信號丟失，影響VIGV的正常控制。

（2）排查要點。對照RVDT接線圖，檢查回路線纜接頭是否有虛接、松動。

（3）處理方法。緊固松動位置。

2.4  MOOG伺服閥堵塞

（1）故障分析。MOOG閥可以根據控制信號來調節液壓油的流量，控制3個液壓作動筒來調節其VIGV的角度，MOOG閥堵塞會導致液壓油流量減小，RVDT控制失效。

（2）排查要點。將MOOG閥從液壓油管路上拆下，使用清潔空氣進行吹掃以判斷是否堵塞。

（3）處理方法。先使用清潔空氣吹掃，若無效則對MOOG閥解體維修，必要時可更換備件（備件型號與原設備型號務必保持一致）。

2.5  MOOG閥PI控制器故障

（1）故障分析。MOOG閥PI控制器是RVDT控制回路中的重要模塊，主要作用是將來自PLC的控制信號進行處理并放大后輸出到MOOG閥，實現對VIGV的控制。PI控制器故障會直接導致RVDT控制失效。

（2）排查要點。排除以上四種問題后，在上位機VIGV/Bleed Air Monitor界面遠程對VIGV下發開關指令，查看下發的命令與反饋值是否一致。若不一致，測量PI控制器輸出端5―6回路，若無輸出電流則可判斷為PI控制器故障。

（3）處理方法。更換MOOG閥PI控制器。①DIP開關配置（務必與原控制器一致）。用螺絲刀推上蓋釋放凸耳（頂部2個，底部2個），同時輕輕拉動頂蓋即可打開PI控制器頂蓋，完成配置，DIP開關和跳線如圖 3所示；②PI控制器接線。如圖 4所示；③PI控制器校準前預設置。將“Controller Bias”電位計朝一個方向轉15圈，設置到中間位置，之后將其反方向旋轉6至7圈。順時針轉動“Input 1 scale”電位計約15圈，逆時針轉動“Dither”電位計約15圈，在ECS程序中找到標簽“dxlcvigv”，將“dxfalse”寫入標簽“dxlcvigv”，完成設置；④PI控制器校準。校準應在主油泵關閉情況下進行，并考慮燃?xì)廨啓C(jī)型號差異性。588型系列燃?xì)廨啓C(jī)使用的MOOG閥型號為E760K141K，如圖 5-a，共有三個液壓作動筒，信號參數SIG-8.00 mA～8.00 mA。校準方法為：從發動機控制系統（ECS）發出0%指令，萬用表上的數值應為0 mA±0.4 mA，如果不在該公差范圍內，調整“Feedback Zero”，直到符合公差值。從發動機控制系統（ECS）發出100%指令，萬用表上的數值應為15 mA±0.4 mA。如果不在該公差范圍內，調整“Controller P Gain”，直到符合公差值；將標簽“dxlcvigv”中的值恢復為原本的“dxfalse”。 660型系列燃?xì)廨啓C(jī)使用的MOOG閥型號為E760K977K，如圖 5-b，共有兩個液壓作動筒，信號參數SIG-10.00 mA～6.00 mA。校準方法為：從發動機控制系統（ECS）發出0%指令，萬用表上的數值應為﹣10 mA±0.4 mA，如果不在該公差范圍內，調整“Feedback Zero”，直到符合公差值；從發動機控制系統（ECS）發出100%指令，萬用表上的數值應為6 mA±0.4 mA。如果不在該公差范圍內，調整“Controller P Gain”，直到符合公差范圍內的值；將標簽“dxlcvigv”中的值恢復為原本的“dxtrue”；⑤校準結果確認。啟動GG油泵并遠程強制VIGV：打開上位機ECS Maintenance界面，點擊System Login登錄后，在IGV Manual Stroke中依次輸入0-25-50-75-100-75-50-25-0，如圖 6所示，在歷史趨勢中查看VIGV設定值與反饋值是否一致，若不一致，則需要對VIGV重新標定校準。

圖 3 DIP開關配置示例

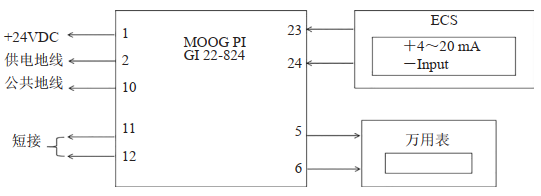

圖 4 PI控制器接線示意圖

圖 5 MOOG閥型號

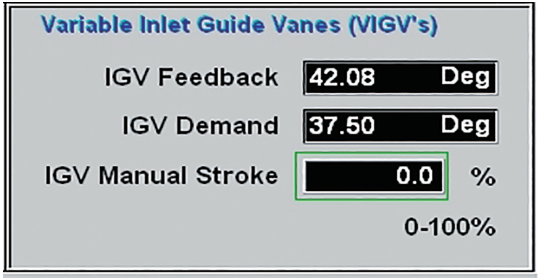

圖 6 VIGV遠程強制

3  結論

（1）RVDT控制失效分為硬件故障和控制系統故障兩大類。硬件故障有VIGV液壓油供油異常、VIGV或液壓作動筒本體缺陷、MOOG閥堵塞三種，控制系統故障有控制回路接線松動和MOOG閥PI控制器故障兩種。

（2）導致RVDT控制失效故障的原因較多，故障排查應遵循從易到難的原則，首先排查VIGV液壓油供油情況和控制回路接線是否有松動，若均無異常再考慮設備本體缺陷、堵塞以及PI控制器故障等因素。

（3）由于RVDT控制直接關系到燃?xì)廨啓C(jī)壓氣機的安全平穩運行，進而影響到壓縮機組的運行，因此在日常運維中要重點關注，定期對VIGV進行開關測試，及時發現問題。
