李明 張力 張冰 安明輝

北京管道北京輸油氣分公司

摘要：陜京三線良西段輸氣管道與多條地鐵交叉或靠近，使管道受到明顯的地鐵動態直流雜散電流干擾；且部分閥室存在土層厚度偏薄及土壤電阻率偏大，腐蝕速率超過2 mm/a以上的情況。結合外檢測、智能測試樁及腐蝕監測數據，開展雜散電流干擾專項測試，并采取直流雜散電流干擾緩解措施，使管道達到有效陰極保護狀態，減緩腐蝕速率。

關鍵詞：輸氣管道；陰極保護；地鐵干擾；腐蝕監測

陜京三線良鄉—西沙屯段（簡稱良西段）主要沿北京市內西六環鋪設，與燕房線、16號線、S1磁懸浮線、昌平線等多條地鐵交叉使管道受到明顯的地鐵動態直流雜散電流干擾，嚴重影響管道陰極保護有效性及加速管道腐蝕，甚至出現ER腐蝕探頭不到三個月腐蝕殆盡，腐蝕速率超過2 mm/a以上情況。

良西段于2014年12月投產，全長98.4 km，管徑1016 mm，設計壓力10 MPa，采用L485（X70）鋼。沿線設42#—49#共8座閥室。管道采用外加電流陰極保護和外防腐涂層聯合方式防腐，設2座陰極保護站，分別位于良鄉站與49#閥室。全線大部采用高溫型三層PE外防腐層，環氧底層厚度≥120 μm，普通級防腐層總厚度≥3.0 mm；加強級防腐層總厚度≥3.7 mm。結合管道內檢測及腐蝕監測歷史數據，通過開展直流雜散電流干擾專項測試，經饋電實驗，采取治理措施并提出合理化建議。

1  數據分析

圖 1為良西段ER腐蝕探頭監測腐蝕速率與電位正于﹣0.85 VCSE的時間比例分布，測試時間為2020年8月至10月。由圖 1可知，45#—46#閥室段管道電位正于﹣0.85 VCSE時間比例遠高于5%（參考AS 2832.1―2015《金屬的陰極保護》），均在20%以上，最高達95%以上，面臨嚴重的直流干擾風險及陰極保護失效隱患。管段兩端原始厚度500 μm的ER腐蝕探頭，在不足3個月時間內腐蝕殆盡，基于此計算得知腐蝕速率超過2 mm/a以上，亟需治理。圖 2為良西段2019年內檢測外部金屬損失深度分布。圖 3為2020年內檢測時深度大于15%外部金屬損失分布。兩次內檢測發現的外部金屬損失均主要分布于45#—46#閥室段，為良西段主要腐蝕風險段。

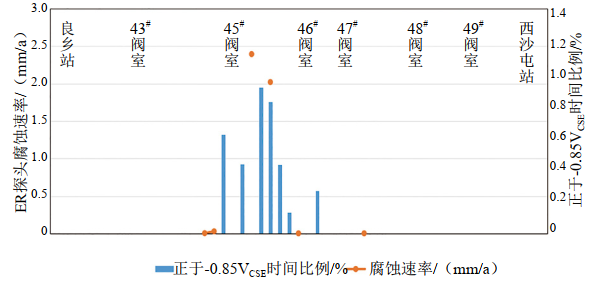

圖 1 良西段監測腐蝕速率與正于-0.85 Vcse時間比例分布

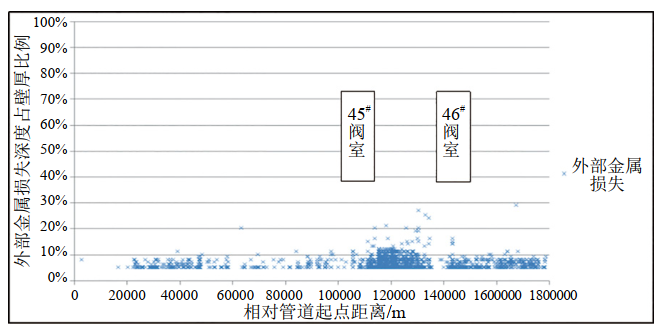

圖 2 良西段內檢測外部金屬損失深度分布

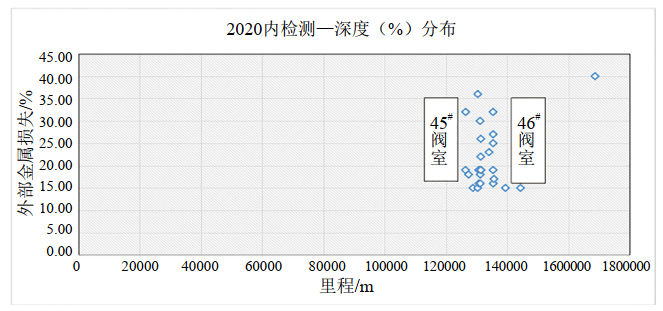

圖 3 良西段內檢測深度大于15%外部金屬損失分布

2  專項測試

2.1  土壤電阻率測試

圖 4為位于良鄉站上游的琉璃河分輸站至西沙屯分輸站土壤電阻率測試結果。各測試樁處測試深度2～3 m，其中44#—47#閥室段測試間隔不低于500 m加密測試，共測試154處土壤電阻率。依據GB/T 21246―2020《埋地鋼制管道陰極保護參數測量方法》，其中115處土壤電阻率大于50 Ω·m，腐蝕評價為“弱”；38處為20 Ω·m～50 Ω·m，腐蝕評價為“中”；1處小于20 Ω·m，腐蝕評價為“強”。44#—47#閥室段管道經過門頭溝山區，附近土壤電阻率明顯高于其他管段，最高可達500 Ω·m，過高的土壤電阻率將影響及減小陰極保護電流在管道上的分布。

圖 4 琉璃河—西沙屯段土壤電阻率分布

2.2  與地鐵位置關系

良西段管道與地鐵燕房線及房山線呈90°交叉，與閻村車輛段距離在500 m內。45#閥室與S1線垂直接近不交叉，與石廠車輛段距離6300 m。與16號線呈60°交叉，與北安河車輛段距離890 m；西沙屯站與昌平線垂直接近不交叉，最近距離2400 m，距離地鐵站3000 m。

2.3  干擾規律與分布

為研究管道直流雜散電流干擾規律與分布，進行分段及全線特征點電位同步專項測試，根據同步測試數據確定特征點并進行相關性分析。

地鐵16號線是2677#—2714#測試樁管段的主要干擾源，干擾管段長度4.881 km，共有8處測試樁；燕房線、房山線是對2197#—2263#管段影響較大的干擾源，長度9.611 km，共有16處測試樁；S1磁懸浮線是2141#—2188#、2268#—2308#、2323#—2651#管段的主要干擾源，管段長度合計65.555 km， 共有119處測試樁，全線17處欠保護位置均位于S1線干擾段。

16號線地鐵站鋼軌電位限制器（OVPD）運行，造成2714#—2747#管段（5.8 km）波動幅值大幅增大，以距離16號線最近的2727#測試樁增大最明顯，波動幅值增大17.37 V； 2714#—2747#管段正于保護準則時間比例大幅增高，由陰極保護達標狀態變化為欠保護狀態。

3  排流緩解措施

3.1  饋電實驗

斷開沿線犧牲陽極，選擇45#—46#閥室夜間斷電電位正于﹣0.85 VCSE，干擾處于高水平，且陰極保護電流匱乏位置為饋電實驗的饋電點。

進行饋電，臨時地床距管道約150 m，恒電位儀外部供電采用220 V居民用電，為尋找管段有效保護的最低電流，逐級饋入電流0.5 A、1.0 A、1.5 A、2.0 A、3.3 A、3.5 A、4.5 A。當饋入4.5 A時，全線30處超標點與內檢測15%深度以上18處電位超標點達到有效陰極保護。

3.2  新增陰極保護站

根據SY/T 0017―2016《埋地鋼制管道直流排流保護技術標準》，陰極保護系統選用抗干擾恒電位儀+淺埋陽極的方式，經現場查勘，結合饋電實驗結果，綜合考慮經濟性和施工可實施性，選取2531#測試樁處新增陰保站，安裝于管道臨近的擋墻內，陽極地床位置距管道約80 m。

陽極地床采用多支高硅鑄鐵陽極并聯水平埋設，恒電位儀選型100 V/20A。依據GB/T 21448―2017《埋地鋼質管道陰極保護技術規范》附錄A陰極保護給出的公式計算，40支預包裝高硅鑄鐵陽極（Φ273 mm×2000 mm）按照2 m埋深、2 m中心間距的水平敷設方式時，陽極總接地電阻約為4.6 Ω，可以滿足恒電位儀的運行需要。

3.3  陰保治理效果

新增2531#陰保站已施工完成，采用太陽能與市電聯合供電系統。圖 5為該陰保站恒位﹣1200 mVCSE輸出良西段管道陰極保護評價結果分布，評價標準按AS 2832.1―2015執行。可見，在恒位﹣1200 mVCSE輸出下，該段管道測試樁位置陰極保護均滿足標準要求，達到有效陰極保護狀態。

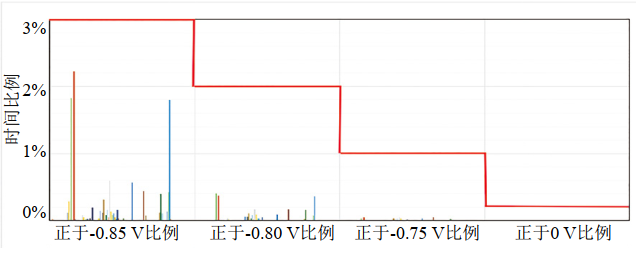

圖 5 新增陰保站恒位輸出良西段陰極保護評價結果

4  結論

陜京三線良西段45#—46#閥室管段因山區土層厚度偏薄及土壤電阻率偏大，造成管道陰極保護電流匱乏，面臨著很大的欠保護壓力。通過饋電實驗，新增陰保站恒位﹣1200 mVCSE輸出，良西段管道測試樁位置陰極保護均滿足AS 2832.1―2015標準要求，達到有效陰極保護狀態。

作者簡介：李明，1983年生，本科，北京輸油氣分公司琉璃河作業區管道工程師，現從事管道運行維護工作。聯系方式：18519532118，40024644@qq.com。
