侯利濤

西部管道獨山子輸油氣分公司管道科

摘要：為防止閥室內接地網吸收陰極保護電流影響管線陰保效果，閥室內接地與管線通過絕緣卡套、絕緣墊片等措施絕緣。閥室漏電將導致局部管線陰保電位偏正，失去有效陰極保護而存在腐蝕風險。開展了閥室漏電問題排查，通過閥室管道與接地電位、防雷接地極電阻、絕緣性能等測試和分析，判定閥室漏電區域并實施整改，保障陰極保護有效性從而避免管道腐蝕。

關鍵詞：閥室漏電；絕緣；電位；陰極保護

油氣輸送管道防腐一般采用外加電流陰極保護方式，投資小、保護效果好，只要全線陰極保護電位達標就可以保護管道不發生腐蝕。西氣東輸管道閥室與管道干線并未加裝絕緣接頭，閥室與管道干線存在電連接。為防止雷擊和干擾損壞，閥室內部工藝、自控、電氣設備接地較多，管道陰保電流從管道干線到達閥室后，若閥室內部接地設備未與管道做到電絕緣，陰保電流就會沿著管道進入閥室接地系統，導致閥室上下游管道電位偏正，局部管道得不到有效陰極保護而存在腐蝕風險。

1  閥室漏電排查

通過對分公司44座閥室排查，找出具體搭接點或陰保電流流失點，針對每座閥室陰保漏電問題進行整改。氣管線閥室檢測評價包括：管線及閥室接地電位測量，閥室接地系統測量，絕緣測試，閥室至放空區絕緣接頭測量。油管線閥室檢測評價包括：確認有無絕緣設施，閥室前、后管道的自然電位，閥室前、后管道的斷電電位。

1.1  閥室管道與接地電位測量

（1）電位測試。采用uDL2數據記錄儀與陰極保護試片（探頭）測試閥室管道與接地網（摘除前和摘除后）通電電位、交流電壓、試片瞬間斷電電位變化等。將管道、試片、參比電極對應接入uDL2，其自動一次性采集通電電位、斷電電位、交流電壓和交流電流密度（圖 1）。

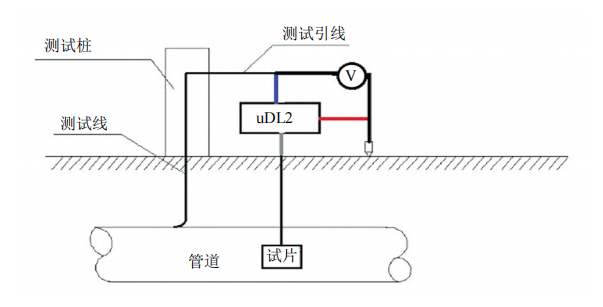

圖 1 UDL2數據記錄儀測試示意圖

（2）數據分析。①干線極化電位應滿足﹣850 mV（CSE）～﹣1200 mV（CSE）；②管道交流電壓不高于 4 V 時，可不采取防護措施；對存在持續交流干擾電壓大于4 V的區域，應計算其交流干擾電流密度，對交流干擾電壓劇烈波動或交流干擾嚴重管段，進行24 h 交流干擾電壓監測。

1.2  防雷接地極檢測

分段測試閥室內接閃器、引下線、接地裝置的接地電阻，判斷接地系統的可靠性及與管道連接的可能性。

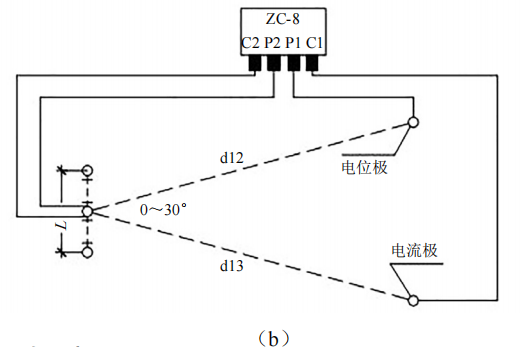

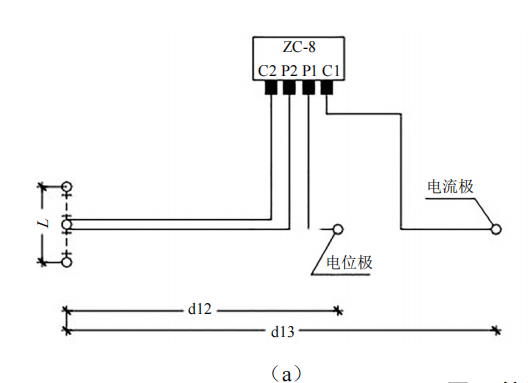

（1）接地電阻測試。采用三角形布極法測量接地系統的接地電阻。如圖 2 a所示，在土壤電阻率較均勻的地區，d13取2 L，d12取L；在土壤電阻率不均勻的地區，d13取3 L，d12取1.7 L（圖 2 b）。測量過程中電位極沿接地體與電流極的連線移動三次，每次移動距離為d13的5%左右，若三次測試值接近，取其平均值作為長接地體的接地電阻值；若測試值不一致，將電位極往電流極方向移動，直至測試值接近為止。長接地體的接地電阻也可以采用圖 2所示三角形布極法測試，此時 d13= d12≥2 L。

圖 2 接地電阻測試示意圖

（2）數據分析。①RTU閥室有兩套接地系統，一個是工作接地，一個是防雷接地，聯合接地網的接地電阻應不大于4 Ω；②非 RTU 閥室，參照防雷規范及設計要求，閥室防雷罩的接地電阻應不大于10 Ω。

1.3  絕緣測試

閥室內的電氣部分（包括防雷接地）應與干線電絕緣，如果絕緣出現問題，則會使陰保電流大量流失同時將干線可能存在的雜散電流引入閥室。采用絕緣接頭測試儀、電位差法或漏電百分率法進行閥室內工藝管線與電器、防雷接地絕緣測試。

如果絕緣卡套兩邊的電位正常電位差明顯，表明此閥室不存在漏電現象；如果電位差很小或接近，表明閥室存在漏電現象，應進一步將閥室內設備與接地網的連線全部斷開再測試，若電位差恢復正常（電位差明顯），表明絕緣性能失效位置在地面。測試地上所有絕緣卡套和絕緣墊片位置電位，確定失效位置。如電位差仍未恢復正常，表明絕緣性能失效位置在地下（搭接）。這種情況需要開挖閥室接地極，查找接地極與管道搭接的位置。

絕緣性能測試儀可快速檢測絕緣件是否失效，其原理為絕緣失效點的阻抗測量值應該低于0.5 Ω，考慮的是失效點本身的電性能而不是其內置阻抗，所以電流泄漏測試比內置阻抗測試更可靠。通過以下三點確定絕緣體和測試路徑的狀況：開路、短路或良好。①絕緣體電壓差值較小或處于相反極性時，說明是來自被保護段的相反側；②接觸點處允許電流泄漏的百分比為25%或更低；③通過絕緣體的電壓降比較明顯，通過無效或短路絕緣體的電壓降一般為10 mV或更低。

1.4  查找閥室漏電區域

采用交流電流衰減法（PCM），給管道施加一個檢測電流（由DM大功率發射機向管道發送近似3 Hz直流、4 Hz自選電流和128 Hz/640 Hz定位電流)，使用便攜式接收機跟蹤電流流向，找出閥室電流泄漏區域，通過分析損失的電流大小，確定管道與接地網的搭接點。

如圖 3所示，閥室感應電流有明顯信號衰減，反映出閥室存在漏電現象。

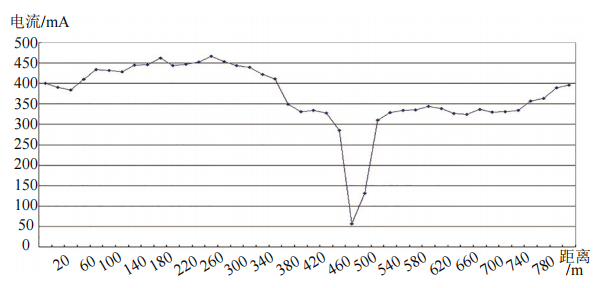

圖 3 電流衰減法閥室漏電曲線圖

2  問題處理

2.1  搭接處理

對查找出的管道與接地網搭接處實施隔離（圖 4）。

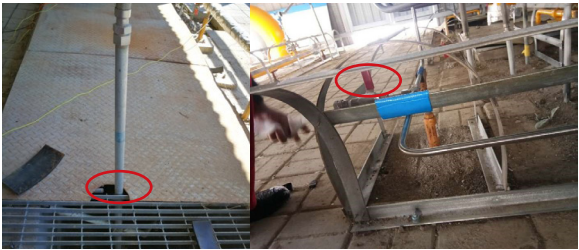

圖 4 絕緣處理措施示例

2.2  絕緣墊片漏電問題整改

更換失效的絕緣墊片（圖 5），再次排查確認閥室有無漏電問題。

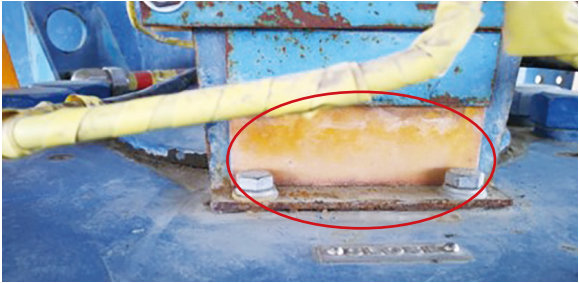

圖 5 更換失效絕緣墊片

2.3  儀器儀表漏電整改

壓變、溫變等與管道直接連接的小管道可以增加定制絕緣卡套、絕緣接頭進行處理，如圖 6所示。不能斷開連接的，增設犧牲陽極單獨接地，保證接地良好的同時為管道提供一定的保護電流。

圖 6 無絕緣卡套儀表增加絕緣卡套

3  結語

閥室漏電若不加以處置，一味調整恒電位儀輸出，會導致部分管道過保護，嚴重時管道發生陰極剝離及氫致開裂。閥室漏電問題整改后杜絕了此類問題發生。同時提升了閥室管道陰極保護效果，尤其是防腐層施工質量較差的管道也將得到有效保護，避免發生腐蝕而影響管線運行安全。

作者簡介：侯利濤，1995年生，本科，助理工程師，主要從事陰保防腐管理工作。聯系方式：18700045894，2778719892@qq.com。
