鄧清祿1 韋超群1 張健誠2

1.中國地質大學（武漢）；2.國家管網集團北方管道長沙輸油氣分公司

摘要：為探索利用管道伴行光纜開展管道地質災害監測的可行性，開展了伴行光纜傳感性能測試、土體位移-光纜應變-管道應變原位試驗及實際的在役管道受滑坡變形影響段伴行光纜應變檢測。結果顯示，外力作用下光纜拉伸變形與布里淵頻移之間有良好的響應關系；土體位移作用下光纜應變-管道應變在變形范圍、應變強度、應變出現的時間等方面具有顯著的相關性；某管道滑坡光纜應變檢測值在總體平穩的應變背景值基礎上呈現出應變異常，從而能夠較好識別。

關鍵詞：伴行光纜；地質災害；識別；監測；管道

識別地質災害是進行工程防治的前提。為提高管道地質災害識別率，近年來人們開始探索或嘗試采用新的技術手段，如無人機調查、遙感InSar識別、分布式光纖技術等應用于地質災害識別。

分布式光纖傳感技術，以光纖作為傳感檢測元件，通過檢測光纖中散射光信號的變化，達到監測溫度變化、應變變化的目的（圖 1）。相比于傳統地質災害監測技術，分布式光纖最顯著的優點在于分布式，具備線狀空間連續監測的性能，監測長度可達到幾十公里。線性長距離的監測技術應用于同樣為線狀長距離的油氣管道安全監測，有其獨特的優勢，為管道地質災害早期識別與監測提供了新途徑，有廣闊的應用前景。

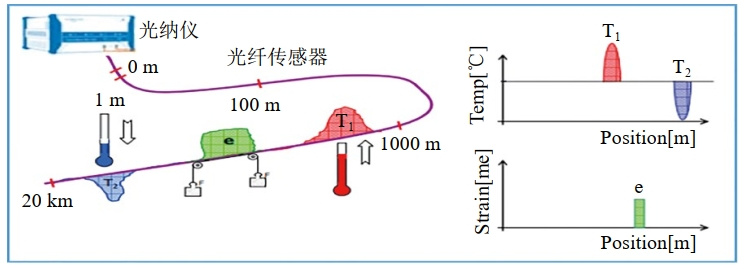

圖 1 分布式光纖監測技術示意圖

能否利用伴行光纜進行管道地質災害識別與監測預警，需要解決兩個關鍵技術問題，一是伴行通訊光纜的傳感性能，即通訊光纜感知地質體位移或變形的能力；二是滑坡等地質體變形作用下土-纜-管變形的相關性，由于土-管、土-纜相互作用存在差異，管道與光纜的應變不會等同，研究并掌握了它們之間的相關性后，才能實現管道地質災害監測預警。

1  伴行光纜的傳感性能測試

為了解伴行光纜的傳感性能，進行了實驗室測試和原位測試。

截取一段用于通訊的伴行光纜（來自某管道改線后廢棄的伴行通訊光纜），利用自主研發的光纖測試臺，按照每次1 mm的增量逐步拉伸光纜并同步檢測光纖的布里淵頻移（圖 2）。圖中用不同顏色的線表示不同拉伸量條件下的布里淵頻移曲線，從中我們可以看出，拉伸-布里淵頻移之間有良好的響應關系。布里淵頻移量與光纖應變增量之間具有線性關系，根據布里淵頻移量可以算出光纖應變增量。

圖 2 光纜不同拉伸長度下布里淵頻移曲線

選取一段管道，開展了原位伴行光纜應變性能測試。在管道一側開挖作業坑，通過千斤頂給管道逐級施加應力，推動管道及同溝敷設的伴行光纜側向位移（圖 3），并同步檢測光纜的布里淵頻移（圖 4）。與室內試驗結果類似，同樣反映出拉伸（位移）-布里淵頻移之間良好的響應關系。不同的是，由于給光纖施加外力的方式不同，布里淵頻移曲線形態不同，原位試驗的布里淵頻移曲線呈中間凸起的形態，以作用力為中心點，向兩側快速降低。

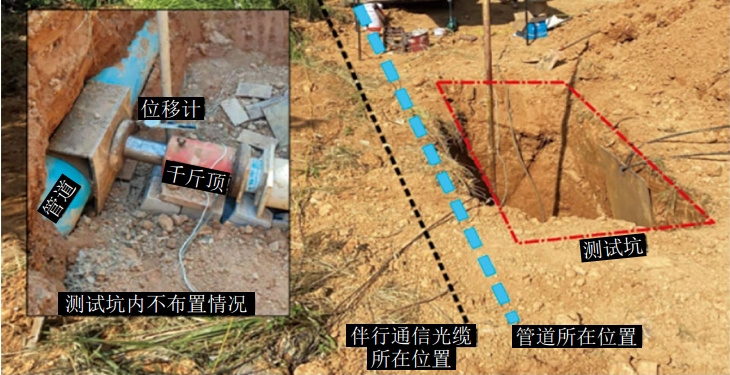

圖 3 千斤頂推動管道及同溝的伴行光纜側向位移

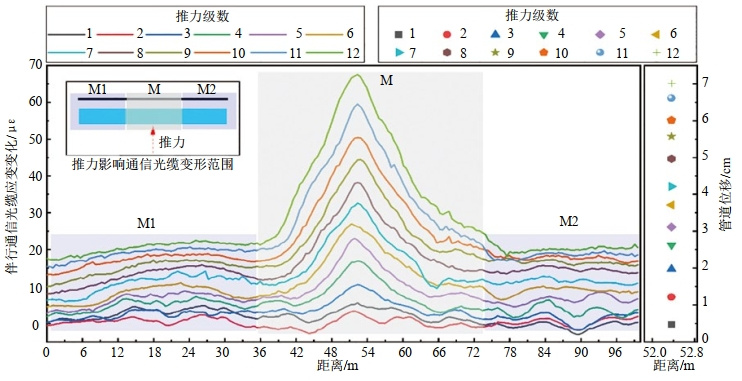

圖 4 隨管道位移變化的光纜布里淵頻移曲線

以上從實驗室測試和原位試驗，均說明通訊光纜具有良好的應變傳感性能，這就驗證了利用伴行光纜開展管道地質災害檢測/監測的技術可行性。

2  土體位移作用下光纜與管道應變響應關系研究

選擇一段廢棄的管道，開展土體位移狀態下光纜變形與管道變形相關性原位試驗。基本試驗思路是，在近管道邊側開挖作業坑，通過千斤頂水平方向給土體施加應力（模擬滑坡的作用力），推動土體變形（模擬滑坡滑移變形），土體位移變形的過程中會帶動管道及光纜受力變形，同步監測/檢測土體位移-管道應變-光纜應變（圖 5）。試驗最終得到管道的應變曲線（圖 6）和伴行光纜應變變化曲線（圖 7），分析兩者的應變關系，可以得到如下幾點認識：①土體位移/應力作用下管道和光纜均出現明顯的應變變化，應變變化的形態相似，呈現出以推力作用為中心，中心高往兩側逐漸降低的應變分布；②推力作用下，光纜和管道受力變形的范圍有放大效應，作用于土體推力的鋼板寬度為3.4 m，而在管道及光纜產生明顯的應變變化的長度范圍約為30 m，相比于施加到土體上應力作用寬度擴大了約9倍，這是點應力在土體中呈扇狀擴散效應的結果；③在同一外力作用下，管道的變形（應變）量大于光纜的變形（應變）量，如最后一級推力下管道中間位置的最大應變值為300 με～350 με，相應的伴行通信光纜的應變值為180 με～200 με，后者約為前者的60%；④土體位移/應力作用下光纜應變響應出現的時間早于管道應變響應出現的時間，也就是說光纜先于管道感知到外力的作用。

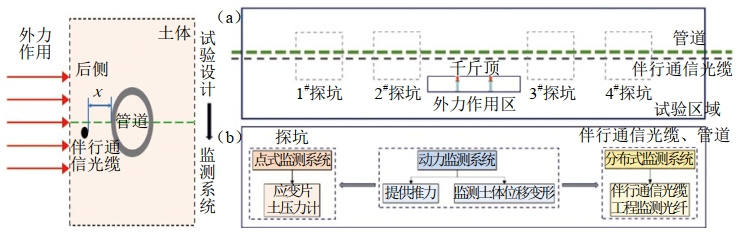

圖 5 外力作用下土-管-纜變形響應關系原位試驗平面布置圖

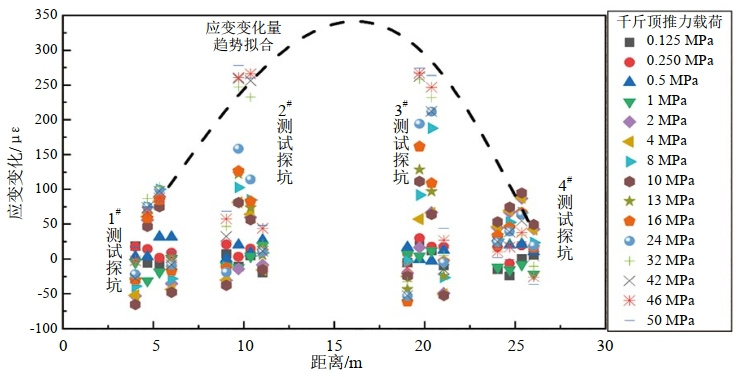

圖 6 原位試驗中不同級次推力作用下管道應變變化

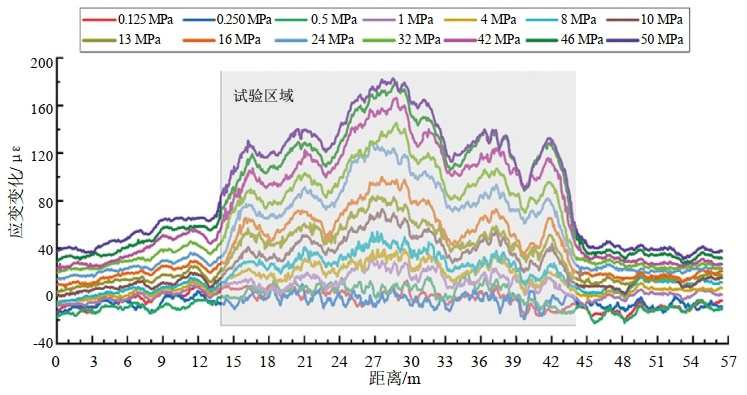

圖 7 不同級次推力作用下光纜應變變化

3  應用實例

為檢驗實際運行管道利用伴行光纜監測/檢測滑坡作用的可行性，對羅針田管道進行伴行光纜檢測。

湖北恩施羅針田某天然氣管道穿越滑坡，滑坡寬度約150 m，順滑動方向長度約360 m，滑體厚度最厚處58 m，平均35 m，坡度25°～30°。管道在滑坡體中后部位通過，管道橫坡敷設。近幾年GNSS監測顯示滑坡處于持續的變形發展?fàn)顟B(tài)，地表發育開裂變形現象，管體應變監測顯示管道應變呈現上升趨勢。2023年7月至8月對包含該區間的伴行光纜進行了4次應變檢測，結果如圖 8，由圖可以看出，伴行通訊光纜應變值整體呈現較平穩的狀態，應變值在540±60 με區間波動，但在1.4 km～1.7 km光纜段應變數據突變，應變值在780±60 με區間，比背景值高出大約240 με。該段應變值升高段空間上正好與羅針田滑坡吻合，由此可以推斷羅針田滑坡多年變形已引起光纜受力變形，相應的管道也已承受了應變。

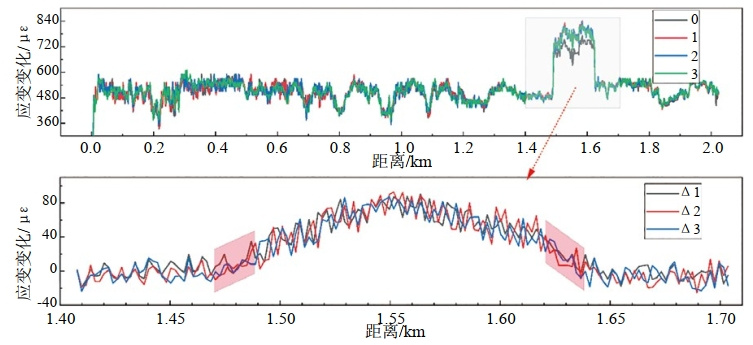

圖 8 羅針田滑坡段管道伴行光纜應變檢測曲線（上圖）及不同時段應變變化（下圖）

4  結論與展望

（1）管道通訊光纜具有良好的應變傳感性能，可以利用管道伴行光纜開展管道地質災害監測。

（2）土體位移作用下光纜應變與管道應變之間，在應變空間范圍、應變強度及其分布特征、出現時間等方面有較高的相關性，可以利用伴行光纜檢測/監測地質災害，實現管道地質災害早期識別與預警。

（3）已有的初步研究是基于裸光纜的，但多數管道伴行光纜有硅管保護；此外伴行光纜與管道空間關系不同、土體性質的不同，均會對光纜應變與管道應變之間的相關性帶來影響，這些都有待深入研究。
