超高層住宅建筑高度高、內部人員多、設備及管線系統復雜、豎向管井多，燃氣管道一旦泄漏引發火災或爆炸，容易形成煙囪效應，產生立體式燃燒，疏散與撲救十分困難，將直接危及居民生命財產安全，后果十分嚴重。GB 55009―2021《燃氣工程項目規范》規定：“建筑高度大于100 m時，用氣場所應設置燃氣泄漏報警裝置，并應在燃氣引入管處設置緊急自動切斷裝置”。以便及時發現燃氣泄漏并采取相應措施，避免燃氣泄漏事故的發生或減少其影響范圍。

1  報警信號傳輸方式

燃氣報警系統信號分有線傳輸與無線傳輸兩種方式，無線傳輸為內置模塊通過移動、聯通或電信信號傳輸。有線傳輸又可以分為總線制與分線制兩種不同的安裝方式。

總線制。可燃氣體報警器采用模塊控制，總線制通常使用四芯線連接。一臺燃氣報警控制器可以同時連接多個探測器，它把前端探頭信號地址模塊接在總線上。當某個用氣場所的探頭探測到燃氣泄漏時，探頭發出報警信號，由地址模塊通過數據總線傳送給報警主機，并觸發聲光報警，使操作人員能及時處理。結構比較復雜，但能容納的防區數比較多（圖 1）。

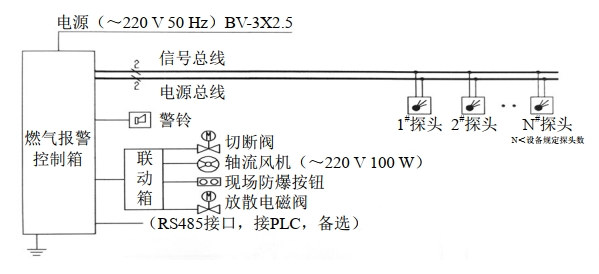

圖 1 可燃氣體報警系統示意圖（總線制）

分線制。燃氣報警器主機是必須通過兩條線纜連接到報警器主機的端口，從而觸發報警。每個探頭都需要將信號線接到主機上，其結構簡單，防區數相對較少，有多少個氣體探測器（防區）就需要多少對線纜（圖 2）。

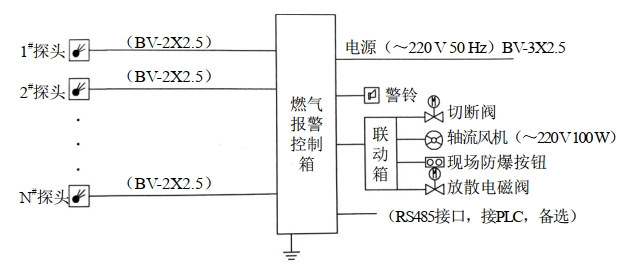

圖 2 可燃氣體報警系統示意圖（分線制）

建議設計時根據甲方要求和現場情況、管道布線、用氣狀況等因素綜合考慮，選取燃氣報警系統選型和布線方案。一般情況下，燃氣報警系統的傳輸方式應盡量選擇有線連接的總線制方式，主要因為有線方式傳輸信號更為穩定，能夠及時發現燃氣泄漏并消除隱患。超高層建筑用戶多，一棟樓的燃氣探測器通常超過百個，可減少安裝工程量，提高工作效率，節約施工成本。

2  緊急自動切斷閥的設置

燃氣引入管處緊急自動切斷裝置的安裝方式可分為兩種。一種是當引入管后僅有唯一燃氣立管的情形，此時一個緊急自動切斷閥對應一條立管。另一種情況是引入管后有多根立管，原則上每根立管處都應安裝一個緊急自動切斷閥，但有的設計僅在登高管處安裝一個緊急切斷閥，當戶內燃氣泄漏時，緊急自動切斷閥對所有立管進行切斷，影響用戶數量多。緊急自動切斷閥（常閉型）采用有線方式連接至消防控制室的燃氣報警系統聯動控制器，當建筑物發生火災時，自動關閉燃氣供應（圖 3）。

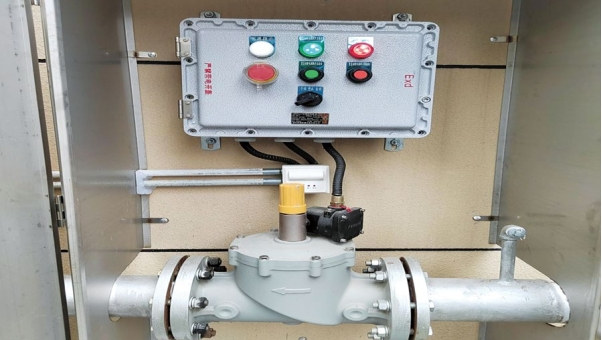

圖 3 燃氣引入管處緊急自動切斷閥

有的設計在戶內也設置了緊急自動切斷閥，戶內切斷即在燃氣表表前閥后面加設戶內電磁切斷閥。當燃氣報警探測器檢測到戶內燃氣泄漏時，即進行戶內切斷，并將報警信號傳輸至消防控制室。經相關人員核查后，遠程操控引入管處緊急自動切斷閥切斷氣源。該方案對用戶影響面小，但工程造價相對較高。燃氣工程項目規范對戶內切斷閥的設置沒有明確要求，實際操作中可根據甲方要求和具體情況考慮是否設置戶內切斷（圖 4）。

圖 4 用氣場所緊急切斷閥

綜上，緊急自動切斷閥的設置原則是：戶外部分，引入管處緊急自動切斷閥必須安裝，緊急自動切斷閥數量宜與立管數量相同；戶內部分，由于規范對于用氣場所的自動切斷裝置沒有明確要求，建設方可根據實際情況自主選擇是否安裝。

3  建設方式

一種是由燃氣公司負責，燃氣工程施工圖設計包含燃氣報警系統部分，由燃氣公司委托有資質的單位施工，作為分部工程驗收。燃氣企業對報警系統竣工資料和現場聯動調試結果把關，驗收合格后出具燃氣報警系統分部工程驗收記錄，并對后期運行管理負責。另一種是燃氣報警控制系統由建筑開發商自建，燃氣工程施工圖設計不包含燃氣報警系統部分。報警系統由開發商單獨委托有資質的設計、施工、監理單位分別實施。燃氣企業作為供氣單位應對燃氣報警控制系統是否滿足安全用氣條件進行核查并提出書面意見。

4  安裝驗收

根據CJJ/T 146―2011《城鎮燃氣報警控制系統技術規程》規定，城鎮燃氣報警控制系統的設計、安裝應由具有燃氣工程設計資質和消防工程施工資質的單位承擔。燃氣報警控制系統施工圖應經施工圖審查機構審查合格。燃氣報警控制系統安裝、系統調試及驗收應符合設計文件及CJJ/T 146―2011要求。安裝完畢后，燃氣報警控制系統建設單位應組織設計、施工、監理等單位進行驗收。驗收組應使用標氣現場抽測報警功能和緊急切斷功能是否正常，報警信號是否能傳輸至消防控制室的燃氣泄漏報警控制主機，緊急自動切斷閥能否實現遠程操控切斷氣源等，燃氣報警控制系統是否滿足安全用氣條件。

5  后期維護

按相關規定，家用燃氣報警器每年應檢測一次，5年后進行更換。因此，燃氣報警探頭應有專門的單位進行維護保養，定期檢測。為保證燃氣報警控制系統持續穩定有效，建議將燃氣報警控制系統維護、更新納入建筑物業管理范圍。引入緊急自動切斷閥由燃氣企業進行管理、維護、復位操作。燃氣報警系統的主機應安裝于控制中心或消防中心，有專人值班，一旦報警可以迅速處理。
