賈瀟

中國石油長慶油田第六采氣廠

摘要：隨著我國經濟的快速發展，油氣管道作為重要的能源輸送基礎設施，其安全運行至關重要。本文主要介紹了光纖傳感、漏磁清管等管道泄漏智能檢測技術及在長慶油田的應用情況及效果評價，分析了各自的優缺點及適用場景。通過實際案例表明，應用智能檢測技術能夠顯著提高管道泄漏檢測的準確性和及時性，為管道的安全運行提供有力保障。

關鍵詞：智能檢測技術；光纖傳感；漏磁清管；非接觸磁檢測

油氣管道是我國能源輸送的大動脈，其安全運行對于保障國家能源安全和經濟社會穩定具有重要意義。管道在長期運行過程中，由于老化、腐蝕、地質災害、人為破壞等原因，泄漏事故時有發生，不僅會造成巨大的經濟損失，還會對環境造成嚴重污染，甚至威脅到人民群眾的生命財產安全。

隨著科技的不斷進步，泄漏檢測技術（光纖傳感技術、智能清管器等）逐漸應用于油氣管道領域，能夠?qū)崿F(xiàn)實時、連續監測，快速發現泄漏隱患，為管道保護提供技術支撐[1]。

1  油氣管道泄漏檢測方法

1.1  光纖傳感監測技術（DFOSS）

（1）技術原理。將光纖沿著管道敷設，利用光纖的光散射、折射率等特性變化來感知管道周?chē)�的溫度、壓力、�?yīng)變等物理量。當管道泄漏時，泄漏介質與周?chē)�環境的相互作用會引起這些物理量的改變，光纖傳感器能夠?qū)崟r(shí)捕捉到這些變化并準確定位泄漏位置。光纖傳感技術具有分布式監測、抗電磁干擾、高靈敏度等優點，在管道泄漏檢測中得到了廣泛應用[2]。表 1是光纖傳感監測的主要技術參數。

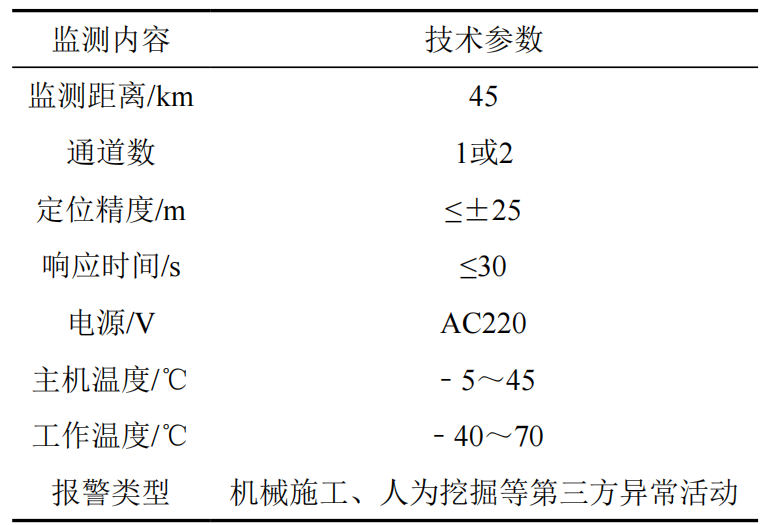

表 1 光纖傳感監測技術主要參數

（2）技術特點。①采用一芯光纜可實現長距離的管道安全預警監測；②能夠?qū)�管道周�(chē)鷻C(jī)械施工、管道鉆孔、惡意破壞等行為實時有效監測；③可根據不同鋪設條件，分區域設置報警級別，應用靈活；④系統探測部分本征無源，無電磁干擾或電磁輻射等問題；⑤可通過擴展器及多套系統聯網實現超長距離的監控。

1.2  智能清管技術（MFL）

（1）技術原理。智能清管技術能夠充分利用日常管道清管時機，通過常規清管器、測徑清管器、鋼刷清管器、變形清管器和漏磁清管器等一系列清管措施，對管道內部各類缺陷（凹陷變形、腐蝕減薄、焊縫異常等）進行檢測。在清管作業過程中，它可以實時采集管道內壁的厚度、腐蝕情況、缺陷位置等信息，為管道的維護和泄漏預防提供數據支持[3]。表 2為常規漏磁清管器技術參數。

表 2 常規漏磁清管器（Φ 406 mm）技術參數

（2）技術特點。①檢測精度高，搭載高精度漏磁傳感器及智能算法，能精準捕捉管道內外壁因腐蝕、裂紋、孔洞等缺陷引發的磁場畸變，可識別微小損傷（如毫米級腐蝕坑），定位缺陷位置和深度的誤差小；②適用性強，適用于多數鐵磁性金屬管道（如碳鋼管道），不受管道內介質類型（原油、天然氣等）、雜質等因素影響，能在復雜工況下穩定工作；③檢測效率高，可隨管道內介質流動連續行進，實現長距離管道的一次性、不間斷檢測，無需中斷管道運行，大幅縮短檢測周期，降低對生產的干擾。

1.3  非接觸式磁檢測技術（MTM）

（1）技術原理。在地磁場中，鐵磁性油氣管道在內部介質和外載荷的作用下，內部的磁疇將發生不可逆的重新取向，使管道磁化，從而在管道上方產生漏磁場（SMFL），其物理基礎為金屬磁記憶效應。當管道存在宏觀缺陷或微觀結構缺陷時，大多出現局部應力集中，而應力集中將引起局部漏磁場的突變[4]（圖 1）。表 3是非接觸式磁檢測主要技術參數。

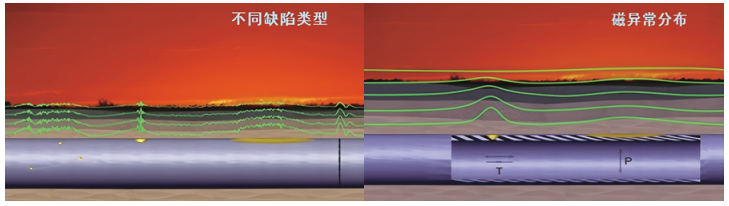

圖 1 管道缺陷的磁場強度變化和磁場曲線異常情況

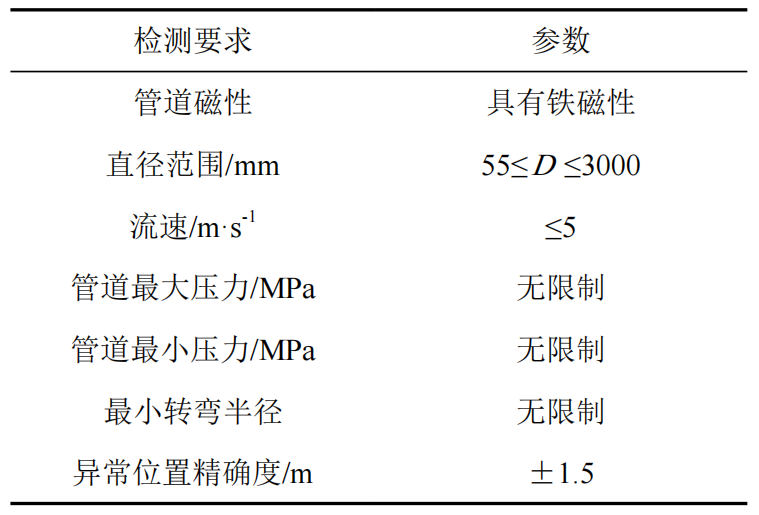

表 3 非接觸式磁檢測技術主要參數

（2）技術特點。①不需要額外的磁化設備；②可以實現管道缺陷的早期診斷。應力集中是大多數缺陷產生的前奏，從而基于對應力集中的金屬磁記憶檢測可預防事故發生；③不需要提前處理，管道表面的防腐層和保溫層對磁記憶信號無影響，無需對檢測表面進行處理；④操作簡單，檢測速度快。金屬磁記憶技術的操作非常簡單，檢測時的速度可以達到0.5 m/s，可實現大規模檢測；⑤不受管道形狀和尺寸的限制。金屬磁記憶技術是一種外檢測技術，不受管道內徑和形狀的影響，可實現管道設備的100%檢測，為管道的完整性管理提供數據支撐。

2  應用案例

2.1  光纖傳感監測

以長慶油田某采氣廠輸氣管道為例，該管道全長60 km，采用光纖傳感技術和物聯網技術相結合的智能監測系統。2019年1月11日8:45，監控系統發出管道泄漏報警信息（圖 2），根據壓力下降幅度和報警順序分析，準確定位泄漏位置位于2#閥室附近。指揮中心迅速通知相關人員現場核實及應急處置，確認該管道環焊縫處開裂導致泄漏（圖 3）。應用光纖傳感監測系統，有效提高了管道異常工況發現的及時性，防止了泄漏事件進一步擴大。

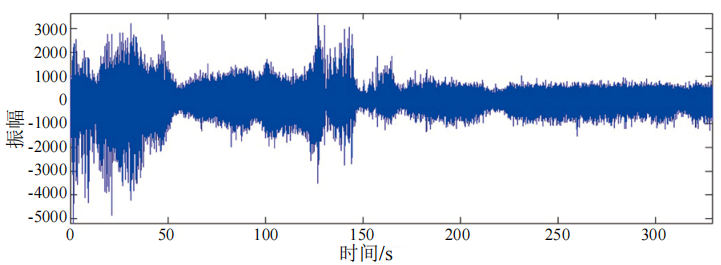

圖 2 光纖傳感系統報警

圖 3 管道環焊縫開裂

2.2  智能清管檢測

以某采氣廠集輸管道為例，管道長度55 km，輸送介質為含硫天然氣。2023年10月，該管道開展智能漏磁清管。檢測發現：金屬損失81201處（圖 4 a）、焊縫異常92處（圖 4 b）、凹陷變形12處。智能清管技術能夠準確發現管道焊縫缺陷、內腐蝕、幾何變形、機械損傷等管道缺陷。通過漏磁清管，及時全面地掌握了管道安全現狀，為后期采取環氧鋼套修復、換管、控制運行壓力等安全措施提供了有力的技術支撐。

（a）管道金屬損失示例

（b）焊縫異常示例

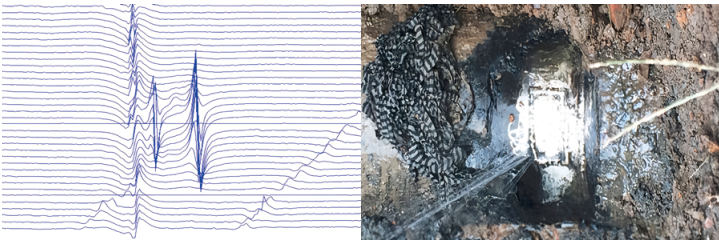

圖 4 漏磁清管器檢測情況

2.3  非接觸式磁檢測

以某天然氣集輸管道為例，管道長度41 km，管徑Φ508 mm×9/11 mm，運行壓力4.87 MPa ～4.92 MPa。由于設計問題，該管道暫時無法進行智能清管器檢測，于2024年開展了非接觸式磁檢測。檢測發現：管道整體質量良好，無變形、無表面凹坑，防腐層破損28處，存在1處不合格焊口（圖 5）。屬地單位立即組織對缺陷管段進行更換及外防腐層修復，有效預防了管道泄漏事件的發生。

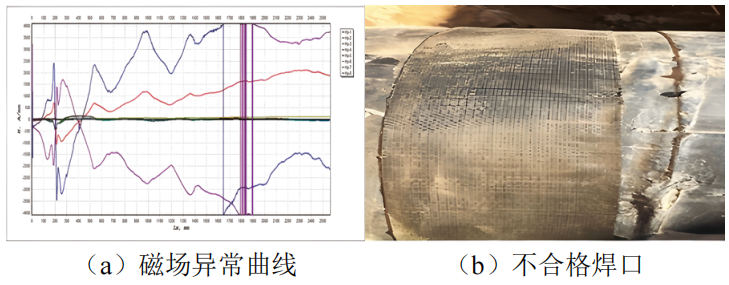

圖 5 非接觸式磁檢測情況

3  結論

不同管道檢測技術各有特點：光纖傳感技術主要用于長距離實時監控（實時發現），智能漏磁內檢測技術主要用于量化金屬損失（定期體檢），磁應力技術主要用于預警應力集中（趨勢預警）。

近年來，長慶油田已大規模推廣應用智能漏磁清管、電磁渦流清管、非接觸式磁力清管等管道檢測技術，并形成一套較完善的管道綜合預警、檢測及保護技術體系，通過智能清管、光纖傳感及磁檢測等技術的深度協同，共同構建起管道“點（磁檢測技術定位高風險段）—線（光纖傳感技術實現長距離實時跟蹤）—面（智能清管實現缺陷定量）”的立體防護網，實現“風險可預警、缺陷可量化、決策可追溯”的管控目標，推動管道保護從“事后修復”轉向“事前防控”轉變。

未來結合AI技術的突破發展，需進一步豐富和完善管道檢測數據庫，建立以“數據驅動”為核心引擎，以“AI算法革新”為突破利器的智慧管網，為油氣管道的安全運行保駕護航，為國家能源輸送系統的本質安全提供堅實保障。

參考文獻：

[1]張宇.輸油管道泄漏檢測新方法與關鍵技術研究[D].天津：天津大學，2009：12-15.

[2]范振業.光纖安全預警系統在長輸管道應用探討[J].石油化工自動化，2025，61(02)：47-50.

[3]孫艷彬，梁思維.漏磁檢測技術在咸陽-寶雞天然氣輸氣管道中的應用[J].石油管材與儀器，2021，7(04)：96-100.

[4]湛立寧，盧俊文，王肖逸，等.非接觸式磁應力檢測技術在埋地管道腐蝕評價中的應用[J].管道技術與設備，2023(1)：46-50.

作者簡介：賈瀟，1990年生，油氣田開發工程師，主要從事天然氣集輸及管道保護管理工作。聯系方式：17729432909，992598823@qq.com。
