謝文 陳霖 王敏 李詩琴 趙航 王冠

國家管網集團湖南公司

摘要：隨著我國能源管網規模持續增長與運行年限累積，第三方施工、地質災害及材料腐蝕等因素引發的泄漏風險日益突出，對應急處置的時效性、精準性與科學性提出了更高要求。傳統依賴人工經驗、靜態預案與離散通訊的應急模式，在信息感知、指揮協同與決策支持方面存在固有瓶頸，難以滿足智慧管網建設的戰略需求。本文基于長輸油氣管道的應急實踐，針對現有體系在信息化融合方面的不足，提出并驗證了一種以“動態地理信息平臺”為數字中樞的應急管理新模式，其可行性和有效性將提升管道應急響應的規范化水平和效率。

關鍵詞：無人機；管道應急管理；地理信息平臺；一張圖指揮

油氣長輸管道作為國家能源戰略 “核心動脈”，其安全穩定連續運行是保障國民經濟與社會發展的基石。但管道途經山地、丘陵、水域、人口密集區等復雜地形，面臨第三方施工損壞、地質災害、腐蝕老化及人為破壞等多重風險，一旦泄漏，不僅造成經濟損失與能源供應中斷，還可能引發火災爆炸、環境污染等次生事故，威脅公共安全與生態系統。

傳統管道應急管理模式依賴文本預案、個人經驗判斷，以及電話、對講機等點對點通信，日益暴露出固有的局限性。本文基于長輸油氣管道的應急實戰化演練，通過實時全景建模快速構建二維、三維實景地圖，實現可視化精準指揮、智能巡飛直播獲取全局動態視野的核心應用，貫穿于應急響應全流程，實現了對復雜應急場景的可視化、精準化與智能化管理，總結提煉并論證地理信息平臺與無人機技術深度融合的現代化管道應急管理新模式。

1  傳統應急預案體系局限性分析

隨著信息技術的快速迭代，傳統應急預案體系支撐能力不足的問題日益凸顯。大量演練實戰表明，由于沒有充分利用信息技術，現有體系在面對應急事件時，暴露出明顯的不適應性，主要體現在以下三個方面。

（1）現場感知手段單一，初期態勢構建能力弱。泄漏事故發生初期是應急處置的關鍵窗口期，快速精準地掌握現場整體態勢至關重要。但傳統模式依賴人工實地探查泄漏點位、規模及地形信息，效率低下且收集信息數據零散，導致指揮部在最佳決策期內僅通過電話、圖片、短視頻等方式獲得模糊、片面的信息描述，難以構建完整的空間態勢認知，容易造成應急響應初期資源調度的盲目性，從而錯失控制事態的最佳窗口。

（2）指揮協同難度大，易造成信息流無序。現代應急響應需多專業小組并行作業，高效協同需要統一透明的信息流。當前依托電話、聊天群組傳遞指令與信息的模式存在明顯局限，如指令模糊，口頭描述任務區域易生歧義；多頭指揮，不同崗位向同一小組發令致現場混亂；信息共享不暢，各小組進展報告分散，形成信息孤島等，易因信息問題引發安全事故。

（3）決策支持手段局限，全局動態掌控不足。當前應急指揮決策面臨信息支撐不足的突出問題。在處置過程中，各應急小組的現場排查情況與處置進度主要依賴電話匯報、拍攝圖片或短視頻等零散方式回傳指揮部。一方面，指揮部需從多個渠道被動收集信息，整合難度大、效率低；另一方面，所獲信息往往呈現碎片特征，難以全面、客觀反映現場整體態勢與動態進程。指揮人員難以實時精準掌握人員分布、作業進度、風險變化等關鍵要素，導致決策過程中常依賴經驗推斷，從而影響指揮調度的精準性與前瞻性。

2  基于地理信息平臺的應急模式探索

遵循數據驅動、可視指揮與高效協同的核心原則，構建以無人機系統為主的感知層，以地理信息平臺為智慧中樞與協同樞紐的平臺層，以手機、平板電腦等終端為信息顯示與指令發布的應用層，系統性重塑從態勢感知到指揮決策，再到現場執行的全流程作業體系。

2.1  系統架構設計

構建由“感知層、平臺層、應用層”組成的技術架構體系（圖 1），形成完整應急指揮數據閉環。

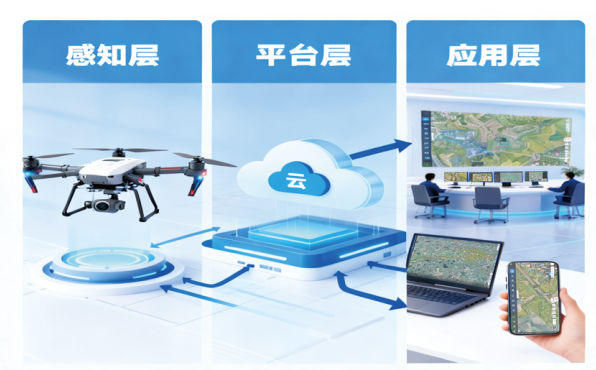

圖 1 一體化感知指揮體系示意圖

感知層：以搭載高清光學、熱成像、實時動態測量定位（RTK）及氣體檢測等功能的無人機為核心，采集高分辨率正射影像、傾斜攝影數據、實時視頻流及環境可燃?xì)怏w濃度參數。

平臺層：以地理信息平臺為核心，集成了實時通信、空間數據融合與精準坐標定位能力的核心樞紐，能夠?qū)Χ嘣吹乩硇畔⑦M(jìn)行統一管理、分析與共享。該平臺的核心能力在于能夠快速處理無人機回傳的影像數據，實現實景二維、三維模型的在線實時構建，將物理現場精準映射為動態更新的“電子沙盤”。在此基礎上，指揮人員可依托平臺地圖，對任務區域、關鍵點位和行動路線進行可視化標注并一鍵分發至各應急小組的移動終端；現場人員可通過終端實時接收指令、上報排查進展、標注現場情況并回傳多媒體信息。通過“一張圖”實現指揮意圖與現場態勢的雙向同步與無縫交互，構建了信息實時匯聚、指令精準下達、行動透明可控的高效協同機制。

應用層：含指揮中心大屏系統、指揮員平板電腦及現場小組智能手機終端，作為交互界面，接收可視化信息，執行指令下發與信息上報。

2.2  實時實景建模與態勢構建

在應急處置初期，當事故點確認后，無人機按預設航線飛抵事故點，通過無人機操作終端或地理信息平臺劃定需掌握的地理區域后，自動規劃航線，執行事故點預設區域航測，影像數據經網絡回傳至地理信息平臺云端，15 min～20 min內即可生成泄漏點周邊 1 平方公里高精度實景模型，提供厘米級精度、帶精確高程信息的模型場景，指揮員可在模型上進行距離、面積、土方量的精準量測，從而精準評估泄漏影響范圍、科學規劃救援通道、預選最佳處置點位，推動指揮決策從“經驗主導”邁向“數據驅動”。將傳統模式下需數小時的人工探查工作壓縮至分鐘級，為應急響應贏得寶貴的戰略決策窗口（圖 2）[1]。

圖 2 在線實時建模

2.3  一張圖協同指揮機制

應急處置中，在獲得現場高精度實景模型后，指揮部可直接在地理信息平臺高精度地圖上進行在線標繪，如使用藍色標線劃定疏散區，用特定紅色箭頭標注警戒路口等。這些要素化的任務通過平臺“一鍵分發”至對應小組的手機終端。對應小組接收任務后，可即時點擊“確認”，并可在同一張圖上實時顯示自己的位置，上傳處置進展照片或簡短文字說明（圖 3）。

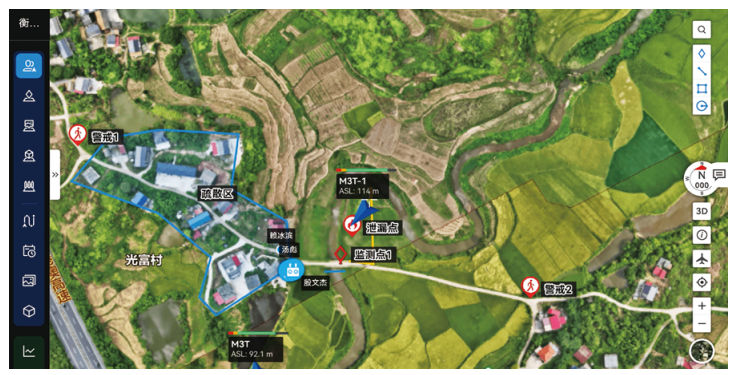

圖 3 平臺動態指揮與標注

通過地理信息平臺一張圖協同指揮，所有指令空間位置明確，要求具體，徹底杜絕了口頭描述的模糊性與歧義。所有小組均在“同一張圖”上作業，彼此的任務范圍、實時位置、工作進度一目了然，有效打破了“信息孤島”。減少了傳統的中間傳達環節，指令直達執行者，反饋直報指揮層，形成了“指揮—執行—反饋”的有效閉環，杜絕了多頭指揮現象。

2.4  智能巡飛實現動態監控

智能巡飛體系是應急現場信息獲取能力的關鍵補充。依托地理信息平臺，指揮中心或操作員可預先規劃多架無人機的自動化巡飛航線，并設定關鍵位置的懸停點與鏡頭參數。如分別部署航線持續監控泄漏核心區、追蹤河流污染帶擴散態勢、巡查主要救援通道保障通行安全等（圖 4）。

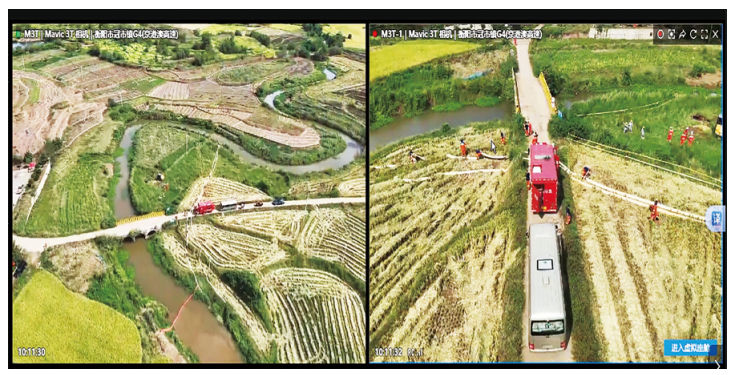

圖 4 無人機實時直播

多架無人機依據預設程序自動執行巡飛與直播任務，將視頻實時回傳至指揮大屏，指揮人員能夠全面掌握人員分布、作業進度與風險演變，從而更準確地預判事態趨勢，實施資源調配與戰術部署。一旦發現異常情況，指揮中心可借助無人機視角迅速識別，并通過平臺快速調度相關小組進行協同處置，極大提升了整體作業效率與現場安全性。

3  應用成效分析

經過多次實戰演練驗證，基于無人機與地理信息平臺的協同應急模式在多個維度展現出顯著成效。在響應效率方面，新模式將初期態勢構建時間從傳統模式下超過90 min縮短至18 min，效率提升約80%；指令傳達與確認實現實時交互，耗時從原先每指令5 min～10 min降至即時水平；指揮部關鍵決策周期平均縮短40%；各小組間協同效率明顯提高，任務并行推進能力增強。

該模式同時推動了應急指揮體系的系統性升級。指揮決策由依賴個人經驗轉向基于數據可視化的科學研判，形成了“發現—感知—決策—執行—反饋”的快速精準閉環，提升了整體響應的敏捷性與可靠性。

4  結語

本研究驗證了地理信息平臺與無人機空地協同管道應急管理新模式的可行性與有效性，該模式不僅是技術裝備疊加，更是對傳統應急管理理念與流程的系統性重構，通過數字孿生映射現場、指揮調度，實現復雜局面精準掌控。

未來，通過將不同類型事故（如河流、山區、站場泄漏）的處置流程、資源配置、無人機航線和平臺符號庫等要素封裝為標準化模塊，形成可快速調用、靈活組合的“應急應用包”。打造信息化時代的新型應急處置卡，顯著提升應急響應的規范化水平和啟動效率。

參考文獻：

[1]齊健龍，徐蔥蔥，劉少柱，等.無人機在油氣管道應急場景中的應用[J].天然氣與石油，2021，39(3)：130-134.

作者簡介：謝文，1986年生，本科，高級工程師，安全管理崗，2010年畢業于湘潭大學過程裝備與控制工程，現主要從事長輸油氣管道安全管理工作。聯系方式：15367903577，914753442@qq.com。
