周永 肖勁陽 楊桂春

中石化西南油氣分公司油氣銷售中心

摘要：基于川西地區長輸天然氣管道的實際運行環境，通過現場排查與開挖驗證相結合的方式，系統研究了深根植物對管道外防腐層的潛在影響。本次調查共排查出463處深根植物占壓點，并選取20處典型點位開挖驗證。結果表明，在當前埋深和防腐層類型（3PE、環氧煤瀝青、石油瀝青）條件下，植物根系尚未對防腐層造成直接破壞，但仍存在潛在風險。結合法律法規與實際管理經驗，提出相應的管道保護建議，為長輸天然氣管道的安全運行提供技術支持。

關鍵詞：長輸天然氣管道；植物根系；外防腐層；開挖驗證；管道保護

外防腐層是埋地油氣管道防止土壤腐蝕的第一道屏障，其完整性直接關系到管道的使用壽命與安全運行。管道沿線植被尤其是深根植物的根系在生長過程中可能穿透、擠壓或纏繞防腐層，導致其損傷，進而引發管道腐蝕泄漏事故。《石油天然氣管道保護法》第三十條規定，禁止在管道中心線兩側各五米范圍內種植深根植物；GB3 4346―2017《油氣輸送管道安全隱患分級導則》也將深根植物占壓管道判定為一般隱患。

中石化西南油氣分公司油氣銷售中心管道大隊（管道大隊）所轄管道穿越川西地區林區、丘陵和城鎮綠化帶等復雜環境，氣候濕潤，植物生長旺盛，隨著前期國家退耕還林、農村勞動力減少致使荒地增多以及城鎮綠化工程推進，管道沿線深根植物數量持續增加，深根植物占壓問題也日益突出。目前，川西地區植物根系對管道外防腐層影響的研究尚不充分、缺乏系統的現場驗證數據。管道大隊依據安全生產與隱患治理要求，對川西地區約800 km長輸天然氣管道進行了系統排查，通過實地開挖，以期明確植物根系對不同防腐層類型（3PE、環氧煤瀝青、石油瀝青）的實際影響程度，為管道隱患排查與治理提供科學依據。

1  樣本選取情況

排查前制定詳細的深根植物清單與排查方案，對管道巡護人員進行專項培訓，記錄植物種類、位置、數量、是否位于高后果區等信息，并附現場照片作為佐證。基于系統排查結果，本次調查共選取20處典型點位開挖驗證，樣本選擇具有充分的代表性和科學性。選取標準主要包括：優先選擇非3PE防腐層、老舊管道、曾發生腐蝕泄漏等理論上風險更高的管段；防腐層類型涵蓋石油瀝青7處、環氧煤瀝青5處、3PE 8處，確保各類防腐層均有足夠樣本量；選擇管道正上方、樹徑大于15 cm的深根植物，確保研究對象具有典型性；包括4處高后果區，覆蓋不同地理環境和土壤條件，確保樣本的空間代表性。

樣本共涉及11條管道、20種植物，包括榕樹、竹子、構樹、杉樹、柏樹、松樹、桉樹、白楊樹等主要深根植物種類。管道埋深從0.6 m～2.2 m不等，基本覆蓋了該地區管道的典型埋深范圍。

2  系統排查和開挖觀察結果

通過系統排查，共發現463處深根植物占壓點，主要植物種類包括桉樹、構樹、柏樹、榕樹、銀杏、樟樹、竹林、蘆葦?shù)龋�涉及管道總長約70 km，占管道總里程的8.8%。其中97處位于高后果區，涉及管道總長約30 km，這些區域一旦發生事故后果更為嚴重，需要特別關注。

在植物種類分布方面（表 1），桉樹占比最高（27%），其次為柏樹（18%）和竹林（15%）。高后果區占壓點多集中于城鎮邊緣（如德陽市旌陽區），與地方政府綠化政策直接相關。

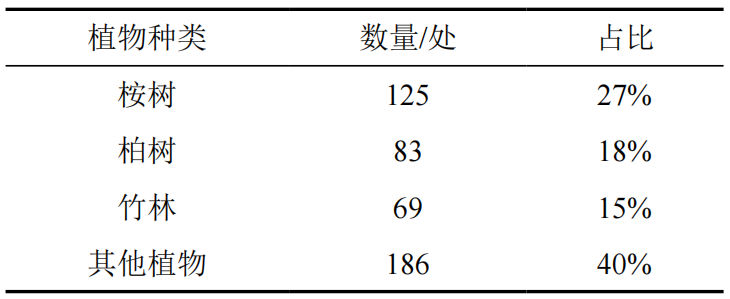

表 1 占壓點植物分布統計

通過對20處典型占壓點的詳細開挖觀察（表 2），獲得了根系和管道相互作用數據。結果顯示，有17處防腐層基本未受影響，3處存在輕微影響或潛在風險，分別在新青線環氧煤瀝青杉樹點位，管道上方有較多根系，其中1條直徑4 cm的根系距離管道僅4 cm，存在潛在風險；德綿線石油瀝青柏樹、松樹點位，有1條較大柏樹根系纏繞管道本體，防腐層有輕微壓痕顏色變黑，顯示有一定影響；塔界線石油瀝青桉樹點位，表土根系較多，管體周圍有2條較大根系距離管道6 cm，存在潛在風險。

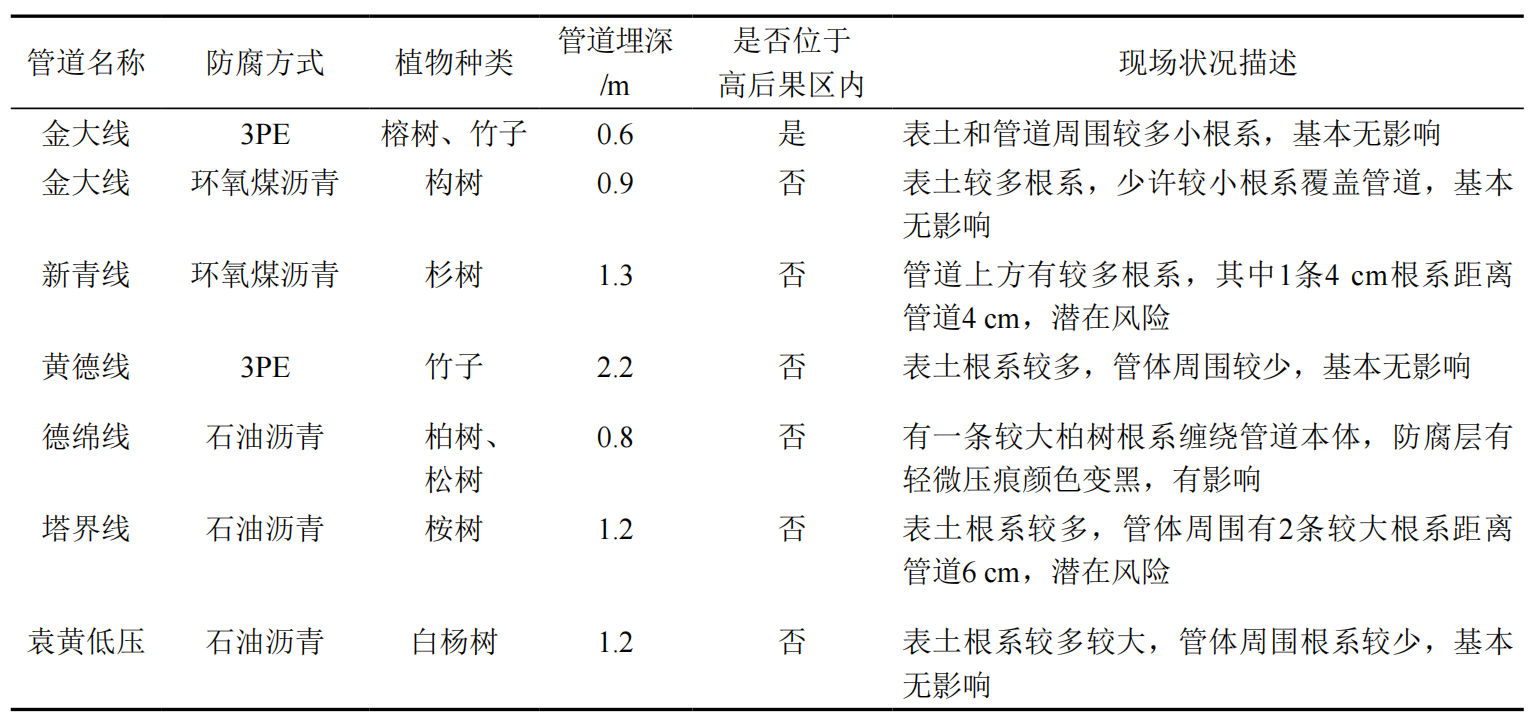

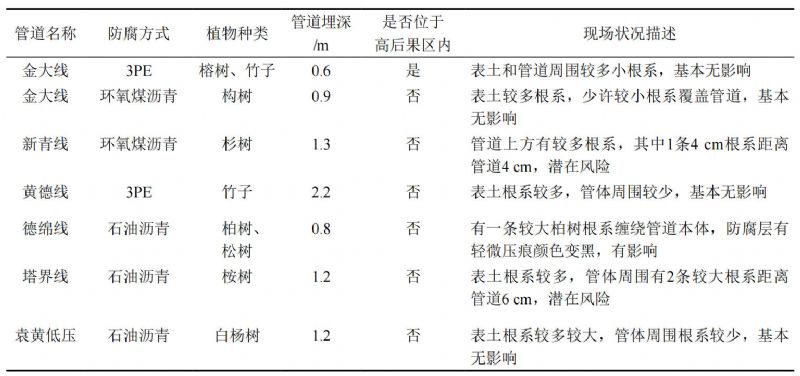

表 2 典型開挖點數據記錄示例

總體來看，當前埋深和防腐層條件下，根系尚未對防腐層造成實質性破壞（圖 1） ，但局部存在接近根系以及纏繞的現象值得警惕，需要采取相應的預防措施。

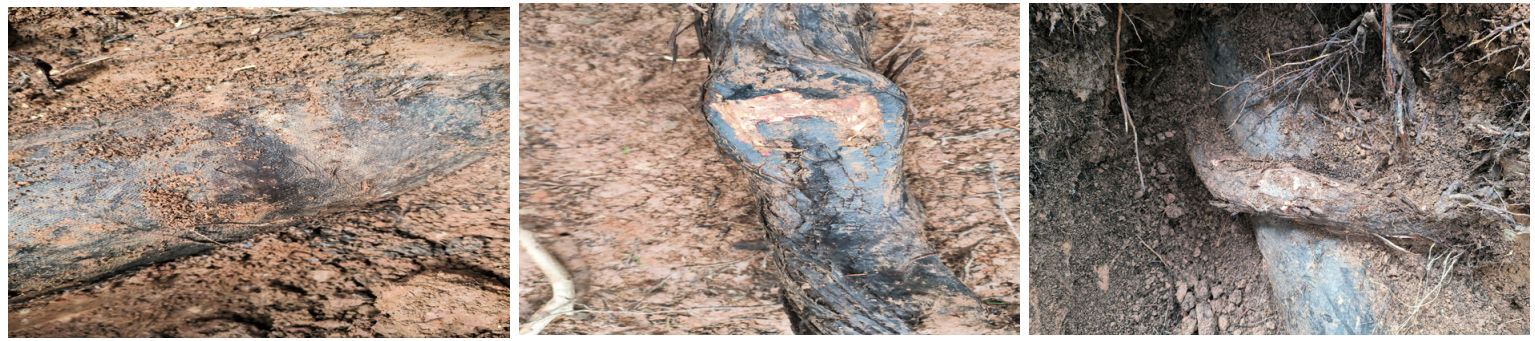

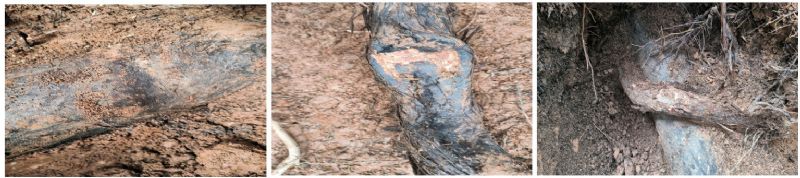

圖 1 根系纏繞后防腐層顏色變黑

3  初步結論

當前川西地區長輸天然氣管道沿線深根植物占壓問題普遍，絕大多數未對防腐層造成直接破壞。柏樹、桉樹等深根植物存在潛在風險，需持續監測；竹子根系雖未發現直接影響，仍需高度關注。

3PE、環氧煤瀝青、石油瀝青防腐層在現有埋深條件下都具有基本抗根系能力。3PE防腐層因其結構強度高、耐沖擊性好，抗根系穿透能力最強，環氧煤瀝青次之，石油瀝青因其抗壓性較差，在根系纏繞下防腐層出現顏色變化，但仍具基本保護能力。

埋深是影響根系是否接觸管道的關鍵因素。本次調查中，埋深大于1 m的管段基本未受影響。

4  建議

嚴格執行法律法規要求。必須堅決落實《石油天然氣管道保護法》第三十條規定，嚴禁在管道中心線兩側五米范圍內種植深根植物。同時加強巡護力度，對違規種植行為及時制止和處理，從源頭上控制風險。

優化管道設計與材料選擇。新建或改建管道優先采用3PE防腐層，適當增加埋深，以提高抗根系能力，或采取繞避措施，從工程設計層面降低風險。

完善數據記錄與分析體系。未來排查時應記錄樹徑、樹齡、與管道距離等關鍵參數，建立植物危害分級體系，便于以后有針對性開挖驗證，提高工作效率。

協調土地與綠化管理。與地方政府、農戶溝通協商，推廣淺根農作物或植物，避免深根植物對管道構成威脅。

建立定期開挖驗證與監測機制。對高后果區、老舊管道等重點區域，制定周期性開挖檢查計劃，建議每2～3年進行一次系統評估，及時發現并處理隱患，確保管道長期安全運行。

作者簡介：周永，1974年生，現為中石化西南油氣分公司油氣銷售中心管道大隊主管技師，主要從事油氣管道保護與安全管理工作。聯系方式：13778262669，150389047@qq.com。
