背景

某原油管道輸油站有輸油泵4臺，常年趨近飽和運行狀態。2024年6月至8月，其P0402#輸油泵機組帶載運行電機振動速度過高，已達到預警值4.0 mm/s（高報值為4.5 mm/s），期間進行了多次機組振動故障處理，但未能解決問題。

持續的高頻振動不僅給運行人員造成極大困擾，更易引起機組的高報停機導致全線停輸，存在很大的安全隱患。

措施

檢修人員通過空載電機1小時后檢查電機振動值為3.2 mm/s，遠高于該電機出廠空載振動值0.8 mm/s。排查軸承質量、對中數據等其他因素均無異常。采用振動狀態分析儀采集各測點的振動速度、位移和加速度值，通過時域波形、頻譜圖和相位分析，判斷振動高報原因?yàn)殡姍C(jī)基礎不穩。檢修人員隨即采用塞尺檢查法和水平儀檢測法相結合的方式，對電機地腳與基礎支墩墊塊的間隙進行檢查，結果發現電機基礎平面度超差最大為1.5 mm/m。檢修人員認為，電機底座與支墩墊塊之間應為面接觸，但是間隙超標后面接觸變?yōu)榫�接觸，導致地腳螺栓預緊力損失嚴重，極大地降低了電機的穩定性（圖 1）。

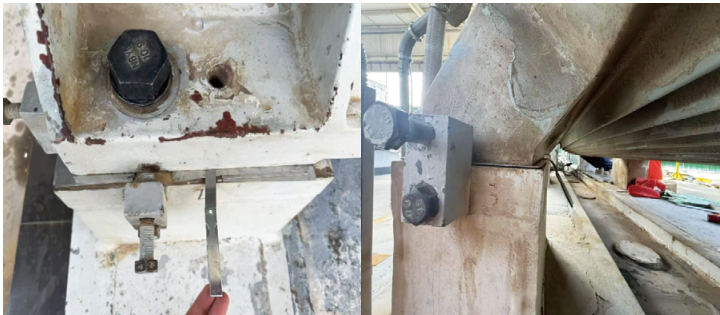

圖 1 塞尺現場檢測

針對以上問題，檢修人員決定采用基礎調平的方法，對基礎進行修復打磨或重建基礎平面，使其平面度偏差≤0.1 mm/m，有效改善振動影響。現場采用角磨機切割電機基礎上的支墩墊塊，送往機械加工廠進行車削研磨（圖 2）；使用框式水平儀輔助校正并重新焊接，同時測量基礎各點水平度（圖 3）；利用塞尺檢測電機底座與基礎間的間隙，判斷平面度偏差，隨后恢復設備并進行機組對中、啟機測試。

圖 2 加工支墩墊塊

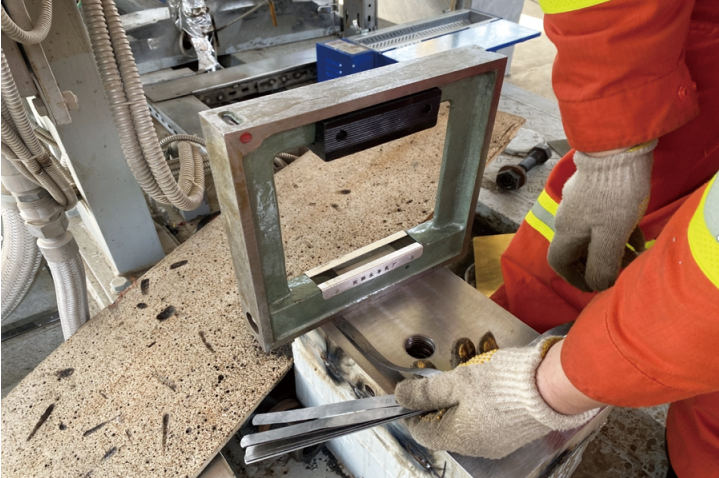

圖 3 測量基礎各點水平度

基礎調平后對電機空載1小時，空載振動值為0.9 mm/s，比之前的空載數值明顯降低，且與該電機出廠時的空載振動值基本一致。電機帶載運行時振動值為1.5 mm/s，且正常運行數月。

啟示

通過系統分析管道輸油泵電機基礎平面度超差導致振動高報的故障機理，提出了包括振動診斷、檢查方法、基礎調平綜合處理方法。工程實踐驗證了措施的有效性，顯著降低了設備振動水平，為類似問題提供了可借鑒的解決思路。

建議在日常維護中加強基礎狀態監測，定期檢查對中數據，檢查地腳是否存在軟腳狀態，防患于未然。
