馬文甲

國家管網集團華南公司

加強管道高后果區（HCAs）管理是保障能源輸送安全的關鍵。但傳統的高后果區管理依賴人工巡檢，存在響應慢、信息零散等問題，已無法滿足現代管網安全需求，亟需智能化視頻監控與多維感知技術深入融合，推動油氣管網安全防護向主動防御轉變。本文圍繞國家管網集團華南公司研發的視頻監控與智能警示牌勢態感知系統，集成的先進技術，探討其在高后果區管理中的應用、效能及優化方向。

1  勢態感知系統的特點

實時動態監測與精準預警。勢態感知系統通過多源數據融合，可實時監測管道周邊環境變化、第三方施工、地質災害等風險。如深圳城區高后果區利用AI圖像識別技術自動識別管道違法占?jí)骸⑦`規施工等風險，大幅縮短預警時間。系統具備信息共享和多端聯動功能。智能警示牌通過聲波和紅外感知，發現異常時立即聲光報警、語音驅離，并將預警信息同步推送至智能攝像頭和管理人員。例如公司某穿越城區段高后果區，智能警示牌在攝像頭盲區感應到挖掘機械，及時警示并聯動攝像頭錄像，同時通知管理人員。

提升公眾參與主動性。智能警示牌支持夜間亮度調節和語音宣傳內容更新，通過掃碼、語音提示等方式，向周邊居民普及管道保護知識。某農田高后果區應用后，群眾主動報告管道異常的數量增長50%，形成政企民共管共治格局，彌補了專業巡護力量的不足。

2  勢態感知系統的構成及功能

勢態感知系統主要由三重防護體系構成，動態監測層是利用AI智能攝像頭實現高精度設備識別；即時防護層是通過斷線報警器與傳感器聯動監測管道及環境變化；立體校驗層是采用雙模融合技術降低誤報率。

該系統集成多技術協同工作，實現精準監測、智能報警與遠程管控（圖 1）。

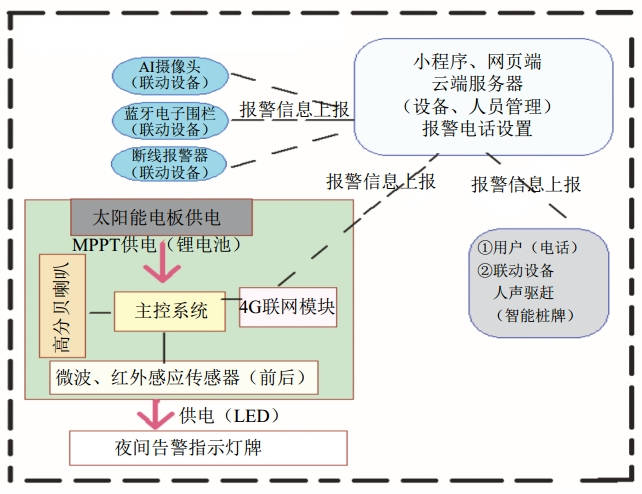

圖 1 智能監測設備示意

復合感知技術：采用紅外及微波傳感器融合檢測，精準識別入侵行為并觸發本地報警；攝像頭搭載邊緣AI識別技術，實時捕捉工程機械入侵，自動上傳報警信息。

智能聯網報警：內置4G-cat1物聯網模塊，報警信息實時上傳服務器，同步通過電話、短信遠程通知管理員；支持與智能指示樁聯動，實現區域化聲音驅趕。

高效供電系統：采用“太陽能+鋰電池”供電，結合MPPT智能調節技術，自動適配光照與溫度變化，確保設備持續穩定運行。

多功能警示設計：配備可調音量分貝喇叭與腔體結構，增強報警響度；內置防水節能LED，支持亮度及開關時段自定義；藍牙信標與網關配合，實現100米范圍內工程機械入侵檢測及位置推送 。

斷路聯防機制：路面開挖導致金屬連接線斷裂時，報警器立即觸發，聯動周邊設備啟動聲光驅趕并上報險情。

智能警示牌：依靠太陽能供電，設備用電功耗低，在不依托市電供電情況下運行工況穩定。具備遠程電話、短信通知報警、現場語音報警及夜間燈光指示功能；警示牌內設有專用的藍牙發射器，帶有接收器件的機械車輛進入預警范圍后將可以清晰監控入侵機械動向，檢測精度達到10米（檢測半徑100米），且紅外及微波檢測功能還可檢測15米內人員逗留及機械情況；智能警示牌有斷線報警器，可以埋地或圍蔽使用，對損壞線體的人員或工程機械立即產生聯動報警，方便及時監管，同時搭配專用智能攝像頭一體化應用，兼具了AI識別工程機械車輛入侵報警功能（圖 2）。

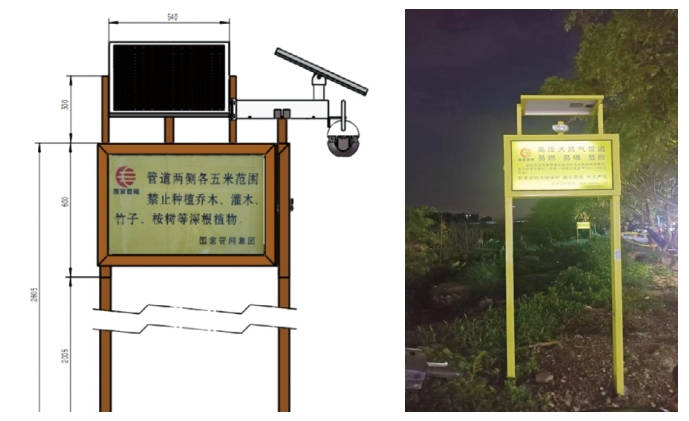

圖 2 智能警示牌示意及現場應用

3  勢態感知系統對巡護效能的提升

減少重復性巡查。該系統自動化監測能力降低了人工巡護頻次。在山區高后果區可實時監管入口機械，雨天智能攝像頭也能持續監控，管理人員可通過手機查看預警，有針對性地進行核查，可有效提高工作效率。

優化資源配置。系統通過分析歷史報警數據，生成高風險區域和時段預測報告，幫助管理部門科學規劃巡護路線和人員安排。在第三方施工高發期，系統可提醒加強巡查，實現精準高效巡護。

降低極端環境巡護風險。受自然環境的影響，如雨雪天氣下，人工巡護將面臨諸多困難甚至人身安全。勢態感知系統采用太陽能供電、衛星通信技術，可無人值守運行，減少80%極端天氣下的人工巡檢需求，保障巡護人員安全。

4  建議

推動技術融合創新。加強多傳感器融合研發，集成振動監測、油氣泄漏檢測等功能，探索數字孿生、邊緣計算等技術應用，提升系統預測和決策能力。

加強人才隊伍建設。開展系統運維和數據分析專項培訓，培養復合型人才。建立行業交流平臺，促進經驗分享和技術研討。

優化政企協同機制。推動建立區域數據共享平臺，實現多方信息互通。加強產學研合作，聯合攻關高后果區管理難題。

視頻監控與智能警示牌勢態感知系統通過技術創新和功能集成，可以有效協助解決高后果區管理的難題，提升管道安全管理水平。持續升級完善該系統，將為油氣管道安全運行提供有力保障，推動能源輸送行業高質量發展。

作者簡介：馬文甲，1989年生，本科，工程師，現主要從事管道管理工作。聯系方式：17728159995，mawj@pipechina.com.cn。
