柳勝

武漢市城市管理建設工程質量安全中心

摘要：基于老舊燃?xì)庹{(diào)壓場站現代化升級的迫切需求，以武漢市沌口高中壓調壓站為對象，針對其存在的供能瓶頸、設備老化及智能化程度不足等問題，系統實施了工藝系統擴能改造、智能化升級、標準化建設與形象提升等多維度‌協同改造‌。改造后調壓能力躍升至7.5×104 m³/h，并顯著提升了場站本質安全水平、運行效率和社會效益，為同類燃?xì)庹{(diào)壓場站的“改擴建+智能化”協同升級提供了可復制的解決方案‌。

關鍵詞：天然氣；調壓站；安全隱患；智能化協同

沌口高中壓調壓站是川氣入漢工程首批投運的天然氣調壓場站之一，已平穩運行20余載。隨著武漢市用氣量逐年攀升，該調壓站的供氣能力和技術水平已無法滿足當前運行需求。作為城市燃?xì)廨斉湎到y(tǒng)的關鍵節點，其主要承擔壓力調節、流量分配和安全保障功能。智能化技術的快速發展為燃?xì)庑袠I(yè)轉型升級提供了新的機遇。本文旨在研究燃?xì)庹{(diào)壓場站改擴能與智能化協同提升的實施路徑，為行業高質量發展提供實踐參考。

1  問題分析

供應能力不足及設施老化。2023年冬季供氣高峰期間，沌口高中壓調壓站實際運行工況呈現顯著超負荷狀態，實測小時峰值流量達4.98×104‌ m³/h‌，遠超出其設計處理能力2.3×104 m³/h。系統在滿負荷運行時，‌所有調壓支路均處于工作狀態且無備用冗余支路可供調度‌。設備長期服役導致老化加劇，加之原設計的冗余支路在動態壓力平衡控制失效時，引起流量分配失衡和局部過載，進而導致對應支路濾芯過早堵塞及流量計測量精度漂移等問題。

智能化程度不夠。巡檢依賴人工，未能實現無人值守；關鍵工藝參數（壓力、流量）無法遠程調控；自動化水平低；安防系統功能單一，難以全面實時掌控場站安全狀態。

標準化建設與形象需要提升。通過統一標識、規范布局和現代化外觀改造，增強場站辨識度與運行效率，保障城市燃?xì)獍踩��?#8204;

2  擴能與智能化改造路徑

2.1  工藝系統更新擴能改造

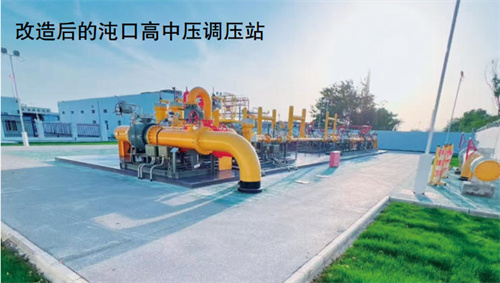

沌口高中壓調壓站原設計為“一開一備一預留”，單路流量1.15×104 m³/h，額定出站流量2.3×104 m³/h。鑒于實際運行流量已遠超設計值，本次改造拆除原工藝設備進行擴建。將‌進站管道由DN 300擴徑至DN 500，出站管道由DN 500擴徑至DN 700‌。改造后設計規模提升至‌7.5×104 m³/h‌，其中：

‌漢陽支路：規模6×104 m³/h‌，配置‌3路并聯工藝支路（2用1備）‌，單路處理能力3×104 m³/h‌。

‌車都支路：規模‌1.5×104 m³/h‌，設1路‌6000 m³/h‌基礎支路，并與漢陽支路共用1條調壓備用支路。

‌系統冗余設計：通過智能閥門實現流量動態調配。當車都支路需求超過6000 m³/h時，備用支路自動投入運行；小流量支路作為應急備用通道，確保供氣連續性。

沌口站接收高壓管道來氣，經‌過濾、計量、調壓‌后進入中壓管網向武漢城區供氣。為確保工藝系統安全，‌進站、出站設置緊急切斷閥（ESD閥）‌；調壓‌前、后設置超壓安全放散裝置‌；站內過濾、調壓等關鍵設備均配置備用路。工藝裝置區采用‌整體橇裝設計‌，橇內主要設備包括過濾器、流量計、調壓器、閥門、絕緣接頭等。本次改造主要設備更新如下。

①調壓器。共設置調壓器‌4套‌：漢陽中壓支路‌2用1備‌，車都中壓支路‌1套‌。調壓裝置采用“‌主調壓器＋監控調壓器＋超壓切斷閥”分體串聯組合形式。其中‌2套主調壓器采用電動調節閥‌（具備調流功能），‌另2套采用自力式調壓器‌。

②流量計。選用‌計量精度高、量程比大‌的‌超聲波流量計‌。其優勢包括：‌準確度高‌、‌適用流量范圍寬‌；‌無壓力損失‌，節能；‌無運動部件‌，維護量小。

③過濾器。根據來氣相對潔凈及場地受限情況，選用‌立式過濾分離器‌，能‌高效去除‌天然氣中的固體顆粒及灰塵，保障計量、調壓等下游設備正常運行。

④閥門。主工藝流程閥門采用‌操作簡便、密封性好‌的‌球閥‌；進出站緊急切斷閥（ESD閥）配套‌電動執行機構‌；進出站及匯管上的安全放散閥采用‌靈敏度高且復位精準‌的‌先導式安全閥‌，解決傳統彈簧閥關閉不嚴的問題；放空管線采用‌節流截止放空閥‌，其‌分離式結構‌顯著提升密封性和耐用性；排污管線采用‌閥套式排污閥‌，通過‌硬軟雙質密封面、浮動閥座及平衡孔設計‌，實現‌耐沖蝕、可靠密封與長壽命‌。

2.2  智能化升級改造

改造前，沌口調壓站雖具備泄漏報警、緊急自動切斷、數據采集等基本功能，但已無法滿足當前智能、高效、安全運行需求。本次改造的核心目標是‌實現遠程智能控制，最終達到無人值守‌。

（1）站控系統。本工程設置一套‌站控系統（SCS）‌，實現對工藝裝置、輔助生產設施的‌集中監視、控制和安全聯鎖保護‌，并對流程參數進行‌顯示報警‌。在可能發生天然氣泄漏和火災的區域，獨立設置‌火焰和氣體檢測報警系統（FGS），完成全場安全保護功能。SCS主要功能包括：

①上傳數據與接收指令。向上級調度室上傳工藝數據、報警信息，并預留調度室遠程控制接口。

②‌人機交互（HMI）。提供站場運行狀態、工藝流程、動態數據的畫面顯示、報警、存儲、記錄與打印。

③‌過程監控‌。對溫度、壓力、流量及液位等關鍵工藝參數進行監控與調節。

④‌安全監控。監視工藝區和輔助區可燃?xì)怏w泄漏及火災狀況。

（2）可燃?xì)怏w報警系統。在工藝裝置區‌同時設置‌云臺掃描式激光可燃?xì)怏w檢測報警系統（覆蓋范圍廣）和催化燃燒式可燃?xì)怏w檢測報警系統（點式檢測）。該系統主要由探測器和報警控制器組成。在潛在泄漏點設置探測器，進行連續檢測、顯示、報警，并將信號傳送至控制室的報警控制器。

（3）火災自動報警系統。改造了火災報警控制器‌集成聯動功能，火災時可自動打開疏散通道上由門禁系統控制的門及電動大門，并解除停車場出入口擋桿，保障消防及疏散通道暢通。

（4）集成安防系統。系統由‌工業電視監控系統（CCTV）和‌周界報警系統‌組成。CCTV實現場站關鍵區域高清視頻全覆蓋、智能分析（如人員入侵、煙火識別）及錄像存儲；周界報警系統提供物理邊界防護。兩者數據均接入站控中心，顯著提升場站安全防范水平與遠程監管能力。

‌2.3  標準化建設與形象提升

（1）分布式光伏發電系統‌。在輔助用房屋面設置‌太陽能光伏發電系統‌，利用可再生能源降低場站運營用電成本，減少碳排放。

（2）雨污分流與污水處理系統‌。針對原站無污水處理設施的問題，新建污水處理系統，采用‌雨污分流制‌，將生產排污水經站內新建污水管網收集后排至市政污水管網。

（3）標準化與形象提升。實施內容包括‌場站大門及圍墻外觀改造、建筑裝修及外立面改造、站內地坪翻新、裝置設備設施形象統一美化、管道標識標準化建設等‌。

3  實施效果與效益評估

技術指標提升。改造后，沌口高中壓調壓站的關鍵指標實現顯著提升，調壓能力從2.3×104 m³/h提升至7.5×104 m³/h，提升幅度226%；計量精度、壓力調節精度等指標均有明顯改善，設備故障率和緊急事件處理時間顯著降低。

經濟效益顯著。項目帶來可觀經濟效益，輸氣能力提升帶來新增供氣收入；計量精度提高減少供銷差損失；智能化無人值守降低人工維護與成本；光伏發電‌有效降低場站用電成本。

社會效益與環保效益突出。‌完善武漢市天然氣輸配系統‌，有效緩解壓力薄弱點冬季供氣不足問題；大幅‌提升供氣可靠性‌，保障工業用戶生產效率和居民生活用氣質量；‌光伏系統‌助力二氧化碳減排；‌污水處理系統‌保護水體環境。項目符合國家環保政策和發展戰略，有力推動燃?xì)庑袠I(yè)可持續發展和轉型升級。

4  結語

燃?xì)庹{(diào)壓場站通過‌工藝系統更新擴能‌、‌智能化升級改造‌、‌標準化建設與形象提升‌協同推進的現代化改造路徑，有效‌解決了‌場站面臨的供能瓶頸、設備老化及安全隱患等問題，成功實現了調壓能力躍升‌、‌運行效率優化‌、‌安全防線加固‌與‌智能化水平顯著提升‌的綜合目標。項目同時融入了‌綠色低碳理念‌（光伏、污水處理）和‌形象提升‌舉措，顯著增強了環保效益與社會形象，充分體現了可持續發展理念。

沌口高中壓調壓站通過 “工藝擴能+智能化升級+綠色賦能+標準煥新”四維協同改造‌，成功破解了老舊場站的供能瓶頸與智能化短板，為行業提供了可復制、可推廣的‌“改擴建+智能化”發展范式，對推動燃?xì)庑袠I(yè)高質量發展具有重要示范意義。

作者簡介：柳勝，1989年生，碩士研究生，市政工程中級工程師，主要從事燃?xì)鉄崃Α�橋梁維修等市政工程質量安全監督。聯系方式：18971637517，steel.liu@foxmail.com。
